0x00 前言
针对Windows的所有的与位置无关代码（PIC）的核心功能的基础就是实时解析API函数的地址。它是一个非常重要的任务。在这里我介绍两种流行的方法，使用导入地址表（IAT）和导出地址表（EAT）是目前为止最稳定的方法。
自从2007年Windows Vista发布以来，地址空间布局随机化（ASLR）在可执行文件和动态链接库中启用，这些开启ASLR的库用来缓解漏洞利用。
但是在ASLR出现之前，20年前的病毒开发者同样遇到一个相似的问题，kernel32.dll基址的无意的“随机化”。
第一个Windows 95的病毒叫做Bizatch，由Quantum/VLAD在一个Windows 95的beta版本上编写。
Mr. Sandman, Jacky Qwerty 和 GriYo讨论过kernel32的问题、Win32下面PE感染的GetModuleHandle解决方案，和当时不清楚的进程环境块（PEB）在后来由Ratter在“在NT下从PEB获取重要数据”中讨论。
Jacky Qwerty公布了一种类GetProcAddress的功能，成为病毒中解析API的标准方法。
在这之后，作者开始通过CRC32的校验和来解析API，可以隐藏代码中的API字符串，同时减少空间。
在1999年LethalMind展示了一种他自己的校验和解析API地址的方法。在2002年LSD组织提出了在Win32汇编（shellcode）中获取API的算法，之后被很多Win32 shellcode效仿。
上述是关于API获取的方案的一个简短的历史。到了今天，在漏洞利用时已经出现了很多高级技术，但是他们和保护机制强相关，在这不做讨论。
下面展示的左右结构能在微软SDK中WinNT.h头文件中找到。
你还能在pecoff.docx中找到PE/PE+文件格式的详细描述。
0x01 Image DOS Header
在每个PE文件开始都能找到一个MS-DOS可执行文件或者一个“存根”（即MZ）使得可验证为有效的MS-DOS可执行文件。
在这里我们需要e_lfnew字段，加上当前模块基址能得到NT_IMAGE_HEADERS的指针。

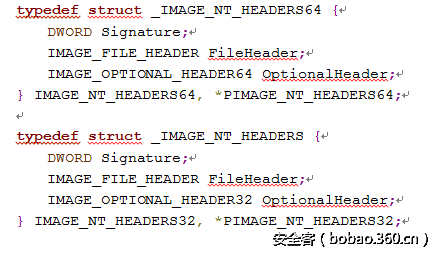

0x02 Image NT Headers
因为在内存中映射的PE映像的基址是随机的，只有重要结构的相对虚拟地址（RVA）保存在PE文件中。
为了将RVA转化为虚拟地址（VA），可以使用以下宏。
通过基址加上e_lfanew，然后获得指向IMAGE_NT_HEADERS的指针。
下面两个结构在头文件WinNT.h中定义了，但是编译时根据架构只是用一个。
0x03 Image Optional Header
在可选头的末尾是一个IMAGE_DATA_DIRECTORY结构的数组。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
|
// Directory Entries#define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // Export Directory#define IMAGE_DIRECTORY_ENTRY_IMPORT 1 // Import Directory//// Optional header format.//typedef struct _IMAGE_OPTIONAL_HEADER { // // Standard fields. // WORD Magic; BYTE MajorLinkerVersion; BYTE MinorLinkerVersion; DWORD SizeOfCode; DWORD SizeOfInitializedData; DWORD SizeOfUninitializedData; DWORD AddressOfEntryPoint; DWORD BaseOfCode; DWORD BaseOfData; // // NT additional fields. // DWORD ImageBase; DWORD SectionAlignment; DWORD FileAlignment; WORD MajorOperatingSystemVersion; WORD MinorOperatingSystemVersion; WORD MajorImageVersion; WORD MinorImageVersion; WORD MajorSubsystemVersion; WORD MinorSubsystemVersion; DWORD Win32VersionValue; DWORD SizeOfImage; DWORD SizeOfHeaders; DWORD CheckSum; WORD Subsystem; WORD DllCharacteristics; DWORD SizeOfStackReserve; DWORD SizeOfStackCommit; DWORD SizeOfHeapReserve; DWORD SizeOfHeapCommit; DWORD LoaderFlags; DWORD NumberOfRvaAndSizes;IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32; |

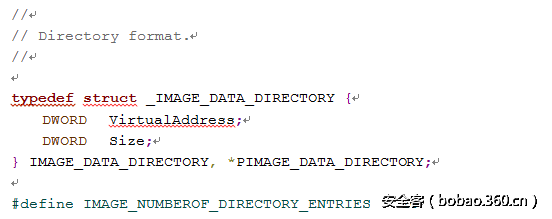

0x04 Image Data Directory
每个目录拥有一个相对虚拟地址和大小。为了访问导出和导入目录，可简单的通过RVA2VA的宏得到虚拟地址。
VirtualAddress：
数据结构的相对虚拟地址。例如，如果这个结构是导入目录，这个字段填充IMAGE_IMPORT_DESCRIPTOR数组的相对虚拟地址。
Size：
包含指向的数据结构的大小。

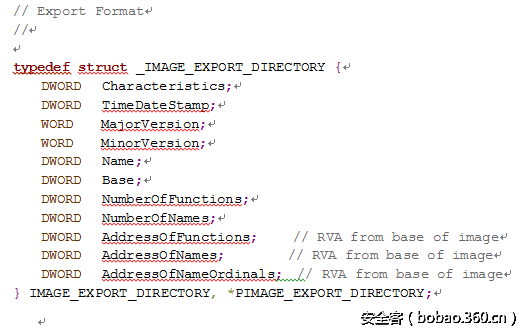

0x05 Image Export Directory
因为导出目录是目录表的第一项，我们将解释这种获取API的方法。
我们只对5个字段有兴趣：
Name
DLL名字字符串的相对虚拟地址
NumberOfNames
通过名字导出的API的个数
AddressOfFunctions
指向所有函数的VA数组的相对虚拟机地址。每个VA加上模块基址，能得到一个导出函数的地址。
AddressOfNames
指向所有函数名的VA数组的相对虚拟机地址。每个VA加上模块基址，能得到表示API的非0结尾的字符串的地址。
AddressOfNameOrdinals
序号数组的相对虚拟地址。每个序号表示一个AddressOfFunctions数组的索引。
下面的函数使用DLL和API名字的CRC-32C哈希值，从导出表中获取API的地址。
参数base明显是DLL的基址，参数hash是2个CRC-32C的哈希值。crc32c(DLL字符串)+crc32c(API字符串)。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
|
LPVOID search_exp(LPVOID base, DWORD hash){ PIMAGE_DOS_HEADER dos; PIMAGE_NT_HEADERS nt; DWORD cnt, rva, dll_h; PIMAGE_DATA_DIRECTORY dir; PIMAGE_EXPORT_DIRECTORY exp; PDWORD adr; PDWORD sym; PWORD ord; PCHAR api, dll; LPVOID api_adr=NULL; dos = (PIMAGE_DOS_HEADER)base; nt = RVA2VA(PIMAGE_NT_HEADERS, base, dos->e_lfanew); dir = (PIMAGE_DATA_DIRECTORY)nt->OptionalHeader.DataDirectory; rva = dir[IMAGE_DIRECTORY_ENTRY_EXPORT].VirtualAddress; // if no export table, return NULL if (rva==0) return NULL; exp = (PIMAGE_EXPORT_DIRECTORY) RVA2VA(ULONG_PTR, base, rva); cnt = exp->NumberOfNames; // if no api, return NULL if (cnt==0) return NULL; adr = RVA2VA(PDWORD,base, exp->AddressOfFunctions); sym = RVA2VA(PDWORD,base, exp->AddressOfNames); ord = RVA2VA(PWORD, base, exp->AddressOfNameOrdinals); dll = RVA2VA(PCHAR, base, exp->Name); // calculate hash of DLL string dll_h = crc32c(dll); do { // calculate hash of api string api = RVA2VA(PCHAR, base, sym[cnt-1]); // add to DLL hash and compare if (crc32c(api) + dll_h == hash) { // return address of function api_adr = RVA2VA(LPVOID, base, adr[ord[cnt-1]]); return api_adr; } } while (--cnt && api_adr==0); return api_adr;} |
一个重要的事情是这个函数不能解析通过序号导出的API，前向引用有时也是个问题。
下面是实现相同功能的汇编代码。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
|
; in: ebx = base of module to search; ecx = hash to find;; out: eax = api address resolved in EAT;search_expx: pushad ; eax = IMAGE_DOS_HEADER.e_lfanew mov eax, [ebx+3ch] ; first directory is export ; ecx = IMAGE_DATA_DIRECTORY.VirtualAddress mov ecx, [ebx+eax+78h] jecxz exp_l2 ; eax = crc32c(IMAGE_EXPORT_DIRECTORY.Name) mov eax, [ebx+ecx+0ch] add eax, ebx call crc32c mov [esp+_edx], eax ; esi = IMAGE_EXPORT_DIRECTORY.NumberOfNames lea esi, [ebx+ecx+18h] push 4 pop ecx ; load 4 RVAexp_l0: lodsd ; load RVA add eax, ebx ; eax = RVA2VA(ebx, eax) push eax ; save VA loop exp_l0 pop edi ; edi = AddressOfNameOrdinals pop edx ; edx = AddressOfNames pop esi ; esi = AddressOfFunctions pop ecx ; ecx = NumberOfNames sub ecx, ebx ; ecx = VA2RVA(NumberOfNames, base) jz exp_l2 ; exit if no apiexp_l3: mov eax, [edx+4*ecx-4] ; get VA of API string add eax, ebx ; eax = RVA2VA(eax, ebx) call crc32c ; generate crc32 of api string add eax, [esp+_edx] ; add crc32 of DLL string cmp eax, [esp+_ecx] ; found match? loopne exp_l3 ; --ecx && eax != hash jne exp_l2 ; exit if not found xchg eax, ebx xchg eax, ecx movzx eax, word [edi+2*eax] ; eax = AddressOfOrdinals[eax] add ecx, [esi+4*eax] ; ecx = base + AddressOfFunctions[eax]exp_l2: mov [esp+_eax], ecx popad ret |
这就是从导出目录获取API的方法。通过导入表更加巧妙。

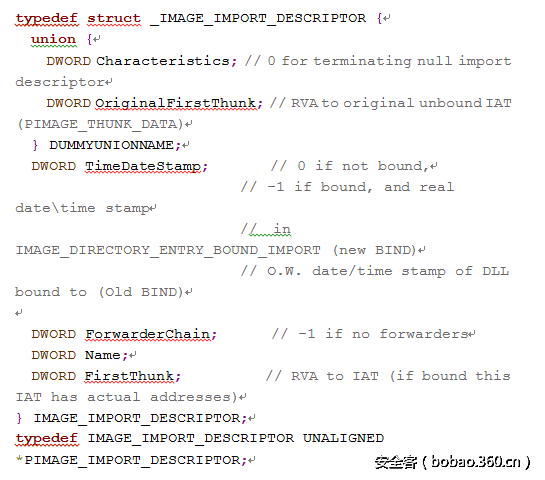

0x06 Image Import Descriptor
2009年微软发布的EMET阻止了一些从导出目录获取API的shellcode。
EMET从5.2版本开始，包含了导出表访问过滤（EAF）和EAF+功能，都会阻止尝试从模块读取导出和导入目录。
通常，一个shellcode使用IAT解析其他函数前会先获取GetModuleHandle和GeProcAddress的地址。
如果PE文件从其他模块导入API，这个导入目录将包含导入描述符的数组，每个代表一个模块。
来看下面3个字段：
OriginalFirstThunk
包含导入函数名的偏移。
Name
非0结尾字符串表示的导入API的源模块名。
FirstThunk
包含真实函数地址的偏移。

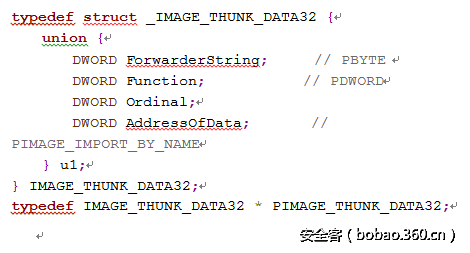

0x07 Image Thunk Data
每个描述符包含了指向Image Thunk Data结构数组的指针。每个入口表示了导入的API的信息。
在代码中，我跳过了那些使用序号导入的入口。
来自OriginalFirstThunk的AddressOfData字段是指向IMPORT_BY_NAME结构的RVA。
FirstThunk的Function字段指向我们要搜索的API的真实地址。

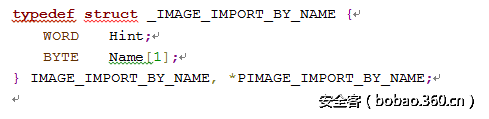

0x08 Image By Name
因为我们不处理从序号导入的情况，所以我们不关心hint字段，只需要非0结尾字符串表示的API名。
Hint
包含索引到DLL函数导出表的位置。这个字段被PE加载器使用，因此它能够在DLL导出表中快速的查找函数。这个值不是必须的，有些链接器将这个字段设置为0。
Name
包含导入函数的名字。是一个ASCIIZ字符串。注意Name字段的大小是可变的。提供的结构方便使您可以使用描述性名称引用数据结构。
下面的代码使用DLL和API名字的CRC-32C哈希值，从导出表中获取API的地址。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
|
LPVOID search_imp(LPVOID base, DWORD hash){ DWORD dll_h, i, rva; PIMAGE_IMPORT_DESCRIPTOR imp; PIMAGE_THUNK_DATA oft, ft; PIMAGE_IMPORT_BY_NAME ibn; PIMAGE_DOS_HEADER dos; PIMAGE_NT_HEADERS nt; PIMAGE_DATA_DIRECTORY dir; PCHAR dll; LPVOID api_adr=NULL; dos = (PIMAGE_DOS_HEADER)base; nt = RVA2VA(PIMAGE_NT_HEADERS, base, dos->e_lfanew); dir = (PIMAGE_DATA_DIRECTORY)nt->OptionalHeader.DataDirectory; rva = dir[IMAGE_DIRECTORY_ENTRY_IMPORT].VirtualAddress; // if no import table, return if (rva==0) return NULL; imp = (PIMAGE_IMPORT_DESCRIPTOR) RVA2VA(ULONG_PTR, base, rva); for (i=0; api_adr==NULL; i++) { if (imp[i].Name == 0) return NULL; dll = RVA2VA(PCHAR, base, imp[i].Name); dll_h = crc32c(dll); rva = imp[i].OriginalFirstThunk; oft = (PIMAGE_THUNK_DATA)RVA2VA(ULONG_PTR, base, rva); rva = imp[i].FirstThunk; ft = (PIMAGE_THUNK_DATA)RVA2VA(ULONG_PTR, base, rva); for (;; oft++, ft++) { if (oft->u1.Ordinal == 0) break; // skip import by ordinal if (IMAGE_SNAP_BY_ORDINAL(oft->u1.Ordinal)) continue; rva = oft->u1.AddressOfData; ibn = (PIMAGE_IMPORT_BY_NAME)RVA2VA(ULONG_PTR, base, rva); if ((crc32c(ibn->Name) + dll_h) == hash) { api_adr = (LPVOID)ft->u1.Function; break; } } } return api_adr;} |
相同功能的汇编代码如下，但是有了些优化。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
|
in: ebx = base of module to search; ecx = hash to find;; out: eax = api address resolved in IAT;search_impx: xor eax, eax ; api_adr = NULL pushad ; eax = IMAGE_DOS_HEADER.e_lfanew mov eax, [ebx+3ch] add eax, 8 ; add 8 for import directory ; eax = IMAGE_DATA_DIRECTORY.VirtualAddress mov eax, [ebx+eax+78h] test eax, eax jz imp_l2 lea ebp, [eax+ebx]imp_l0: mov esi, ebp ; esi = current descriptor lodsd ; OriginalFirstThunk +00h xchg eax, edx ; temporarily store in edx lodsd ; TimeDateStamp +04h lodsd ; ForwarderChain +08h lodsd ; Name_ +0Ch test eax, eax jz imp_l2 ; if (Name_ == 0) goto imp_l2; add eax, ebx call crc32c mov [esp+_edx], eax lodsd ; FirstThunk mov ebp, esi ; ebp = next descriptor lea esi, [edx+ebx] ; esi = OriginalFirstThunk + base lea edi, [eax+ebx] ; edi = FirstThunk + baseimp_l1: lodsd ; eax = oft->u1.Function, oft++; scasd ; ft++; test eax, eax ; if (oft->u1.Function == 0) jz imp_l0 ; goto imp_l0 cdq inc edx ; will be zero if eax >= 0x80000000 jz imp_l1 ; oft->u1.Ordinal & IMAGE_ORDINAL_FLAG lea eax, [eax+ebx+2] ; oft->Name_ call crc32c ; get crc of API string add eax, [esp+_edx] ; eax = api_h + dll_h cmp [esp+_ecx], eax ; found match? jne imp_l1 mov eax, [edi-4] ; ft->u1.Functionimp_l2: mov [esp+_eax], eax popad ret |
0x09 Process Environment Block
也许这个部分应该放在所有的内容之前？
另一个“进步”是在2002年由Ratter / 29A公布的在NT下从PEB获得重要数据的方法。有一个更简单的方法从PEB中获取kernel32.dll的模块基址。
在这里我使用来自Matt Graeber’s PIC_Bindshell的结构。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
LPVOID getapi (DWORD dwHash){ PPEB peb; PMY_PEB_LDR_DATA ldr; PMY_LDR_DATA_TABLE_ENTRY dte; LPVOID api_adr=NULL; #if defined(_WIN64) peb = (PPEB) __readgsqword(0x60);#else peb = (PPEB) __readfsdword(0x30);#endif ldr = (PMY_PEB_LDR_DATA)peb->Ldr; // for each DLL loaded for (dte=(PMY_LDR_DATA_TABLE_ENTRY)ldr->InLoadOrderModuleList.Flink; dte->DllBase != NULL && api_adr == NULL; dte=(PMY_LDR_DATA_TABLE_ENTRY)dte->InLoadOrderLinks.Flink) { api_adr=search_imp(dte->DllBase, dwHash); } return api_adr;} |
下面是相同算法的汇编，做了一些优化。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
|
; LPVOID getapix(DWORD hash);getapix:_getapix: pushad mov ecx, [esp+32+4] ; ecx = hash push 30h pop eax mov eax, [fs:eax] ; eax = (PPEB) __readfsdword(0x30); mov eax, [eax+12] ; eax = (PMY_PEB_LDR_DATA)peb->Ldr mov edi, [eax+12] ; edi = ldr->InLoadOrderModuleList.Flink jmp gapi_l1gapi_l0: call search_expx test eax, eax jnz gapi_l2 mov edi, [edi] ; edi = dte->InMemoryOrderLinks.Flinkgapi_l1: mov ebx, [edi+24] ; ebx = dte->DllBase test ebx, ebx jnz gapi_l0gapi_l2: mov [esp+_eax], eax popad ret |
0xA hash算法
上述所有的例子，我都是用CRC-32C。C代表使用的Castagnoli多项式。用这个的原因是测试的80000个API都不会有冲突。一些其他的hash算法也提供了足够好的结果，但是使用CRC-32C的优势是INTEL处理器发布的SSE4.2的支持。
然而与0x20做或操作不是CRC-32C特有的。在这里仅仅是在哈希前将字符串转为小写。有时kernel32.dll也会出现大写的情况。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
uint32_t crc32c(const char *s){ int i; uint32_t crc=0; do { crc ^= (uint8_t)(*s++ | 0x20); for (i=0; i<8; i++) { crc = (crc >> 1) ^ (0x82F63B78 * (crc & 1)); } } while (*(s - 1) != 0); return crc;} |
这是使用内置指令的代码。
|
1
2
3
4
5
6
7
8
9
|
; xor eax, eax cdqcrc_l0: lodsb or al, 0x20 crc32 edx, al cmp al, 0x20 jns crc_l0 |
下面是CPU不支持SSE4.2的代码。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
|
; in: eax = s; out: crc-32c(s);crc32c: pushad xchg eax, esi ; esi = s xor eax, eax ; eax = 0 cdq ; edx = 0crc_l0: lodsb ; al = *s++ | 0x20 or al, 0x20 xor dl, al ; crc ^= c push 8 pop ecx crc_l1: shr edx, 1 ; crc >>= 1 jnc crc_l2 xor edx, 0x82F63B78crc_l2: loop crc_l1 sub al, 0x20 ; until al==0 jnz crc_l0 mov [esp+_eax], edx popad ret |
当然，CRC-32C不是绝对没冲突的。有时需要考虑使用加密哈希算法。最简单的是有Daniel Bernstein的CubeHash。
也可以使用一个小块或流密码加密字符串和截断密文为32或64位。解决冲突是值得探索的。
0xB 总结
解析导入和导出表不是困难的任务。所有的文档和代码将被提供，就没了不使用PIC技术的解析API的方法。使用硬编码API地址或者通过序号查找是个灾难。
Getapi.c包含了通过CRC-32C定位API的C代码。X86.asm和x64.asm包含了通过CRC-32C定位API的汇编代码。
