太阳能移动电源

在这篇分享中，我将向大家一步一步的展示如何手工制作一个简单的太阳能移动电源。同时因为我个人的喜好，漂亮且艺术感十足的木质外在的制作过程也会包含其中。

类似的分享或许你在其他地方看到过，但我希望除了吐槽，你能看到我所推崇极客的真正内在——动手做并乐于分享，我也同样期待看到各位的大作！

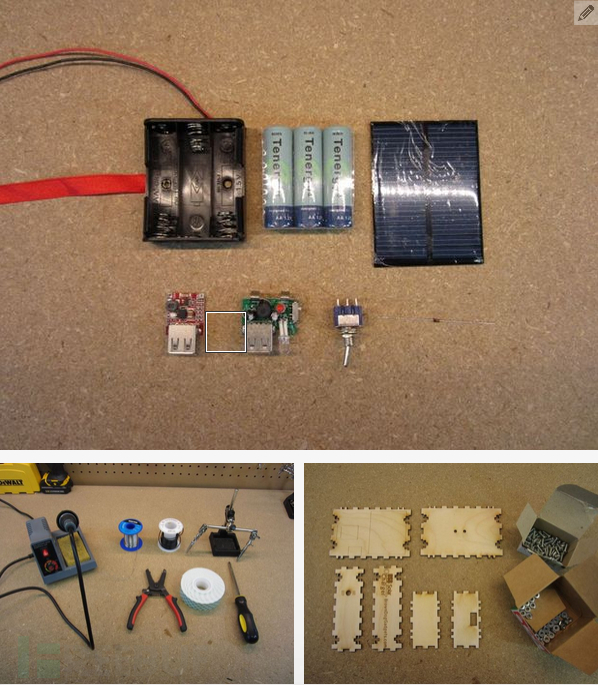

DIY材料：

5V的USB接口升压直流电路、6V的太阳能电池、三节5号Ni-MH（镍氢）充电电池、可装载三节5号电池的电池座、1N914二极管、拨动开关、线圈、热缩管、一些电线。

另外制作木箱外壳部分还需要：1\8英寸的胶合板、16 x6-32的螺丝螺帽。

所用到的工具包括：

电烙铁、焊锡、剪线钳、剥线钳、双面海绵胶、螺丝刀、电工胶带、热熔枪、激光切割机以及一个助手。

具体步骤：

STEP1:

首先你必须清楚，大多数的电子产品充电的标准是5V/500mA，达到这一条件有两种方法：

一是使用一个超过5V的大型太阳能电池，然后把电压降至5V。但这种方法会使我们的移动电源显得十分沉重，而且成本较高。

另一种则是通过小的太阳能电池和一些普通充电电池进行升压，将电压升到5V。这是常见的小型商业移动电源的做法，也是我所采用的方法，节约成本且小型轻便。

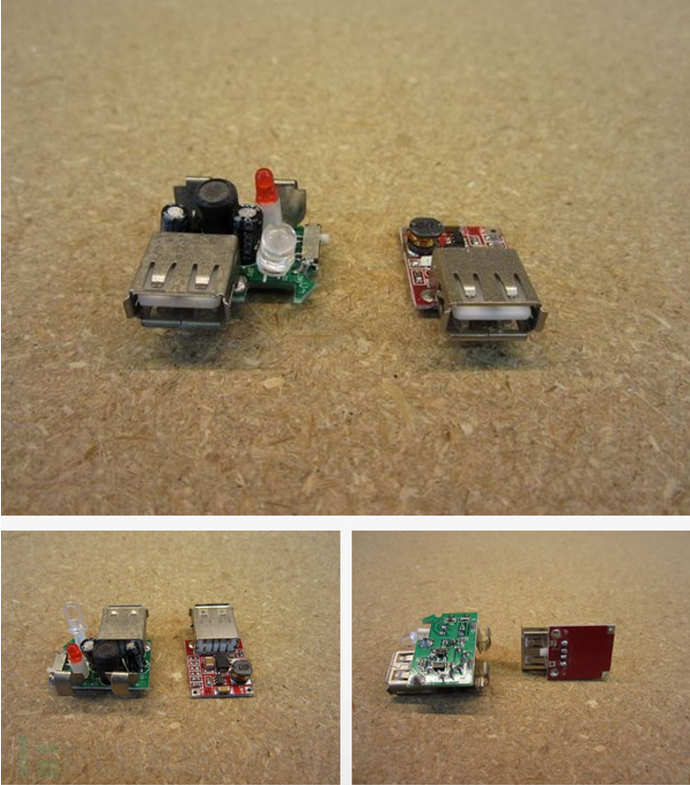

整个操作的关键就在于升压电路，也就是我们通常所说的变压器。使用线圈我们将电压升至5V，并保证电压的稳定。这样我们的USB输出就完成了。

由于我的升压电路所能负载的电压最小为2V，因此在选择电源的时候必须要考虑到这一点。经过我的一些测试，最终我选择使用三节1.2V的充电电池和6V的太阳能电池来保持供电的稳定（可根据个人实际需要进行调整）。

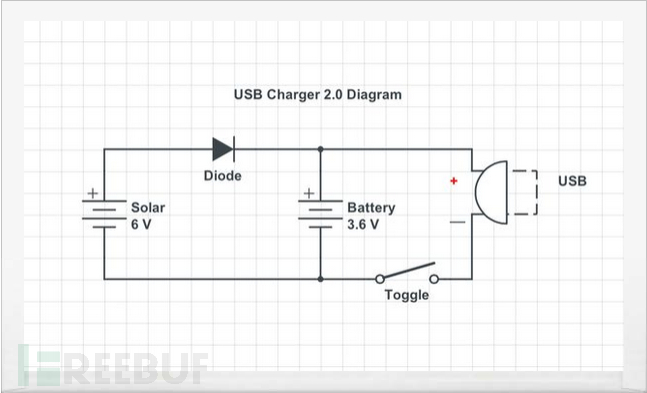

上面这幅是具体的电路图，二极管用于防止电池中的电流入太阳能电池，拨动开关可用于开关电路。可根据实际情况对电路进行扩展或者缩小。

STEP2

在设计的过程中，出于个人喜好我选择了使用激光切割机切割木板制作一个木箱型的外壳。这个盒子的各个部分都非常适合这个项目，当然你也可以选择使用塑料、橡胶等等制作一个你喜爱的外壳。我个人不建议使用金属制的外壳，因为这会显得十分笨重而且不易修改。

整个木质外壳的图解都在下面，相信对你来说不是难事。

STEP3

这里需要三根6英寸的电线，另外你需要使用剥线钳剥去尾部约1/4英寸的外皮。

把其中的两根分别焊接在太阳能电池的正负极上，如果你使用激光进行切割的话，记得把海绵胶带贴在太阳能电池底部，并剥掉胶带的保护膜。

STEP4

请认真阅读以下几条并完成：

1.使用激光切割的时候记得先把太阳能电池的导线穿过去，否则你不可能完成它。
2.将充电电池组尾端的壳去掉，可能还需要先剪掉暴露的部分。
3.将电池组的负线与太阳能电池的负线扭在一起，不需要焊接。
4.将太阳能电池正极接线与二极管正极相连，并进行焊接。
5.将电池组正极接线与二极管负极相连，并进行焊接。
6.这些完成之后你可以选择使用热缩管保护连接的部分。

STEP5

将拨动开关的负极与太阳能电池相连，然后把之前剩余的一根6英寸的线接到拨动开关其余的任意引脚上。需要注意的是拨动开关的引脚是金属和塑料制成的，所以焊接的时间不要太长，以免出现融化。

STEP6

将二极管剩余的脚连接到USB接口正极的小孔中，进行焊接，然后剪去多余的部分。另外使用一根线按照上述操作连接负极。

STEP7

在一面木板的下方标注正负极，将二极管正极的线穿过正极标签的孔，将拨动开关负极的线穿过负极标签的孔，分别进行焊接，最后去掉多余的线。

这样开关就会在木板下方。另外白色的LED小灯毫无意义，可以剪掉。

STEP8

完成上述这些步骤基本就算是完成了，接下来你需要检查这些地方。

电池是否可以使用？
拨动开关的作用能否实现？
它是否适合你的电子设备？手机、Mp3等等。

STP9

接下来就是组装木质外壳的工作了。虽然材料是木质的，在组装过程中还是要尽量小心，不要太用力。

保证螺丝和螺帽的完好，从底部开始组装，整个过程需要保证尽量的紧凑。相信有以下这些过程图你也可以很好的完成它。

好了，大功告成，完成以上这些过程后一个实用而又艺术感十足的太阳能移动电源就完成了！由于所使用的电池的原因，它只能对手机、Mp3、Pad等中小型电子设备进行较为稳定的充电，希望你不会对此感到失望。

[参考来源Instructables，译/Change，转载请注明来自Freebuf黑客与极客（FreeBuf.COM）
