红外线感应灯

放假回家了，基本上都是一个人在家，晚上除了自己的房间有光，其他房间都是黑漆漆的，每当要去客厅接水喝，走到门口时都有种恐怖的感觉……

于是想到很久以前用89C52做的人体红外感应灯，从柜子里翻出来看了看，LED什么的都拆了，但是人体红外感应模 块还在，89C52的最小系统也是完整的，反正51单片机现在不用以后也用不到了，于是就开干，把这个人体红外感应等做完整，正好也复习（学习）一下51单片机的玩法。

第一部分 原理图设计

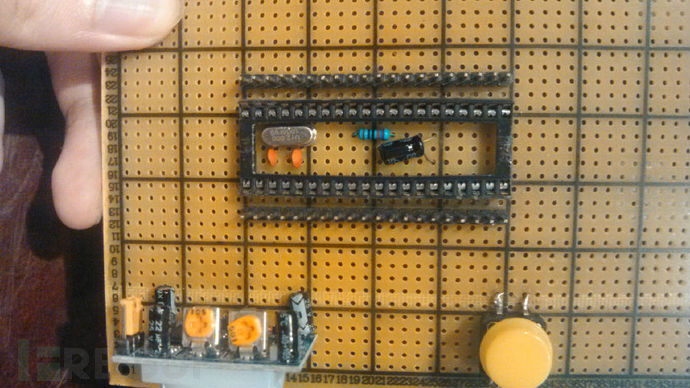

这就是板子原本的样子。其实这是我当年自己焊的第一块板子，背后太难看就不拍了。

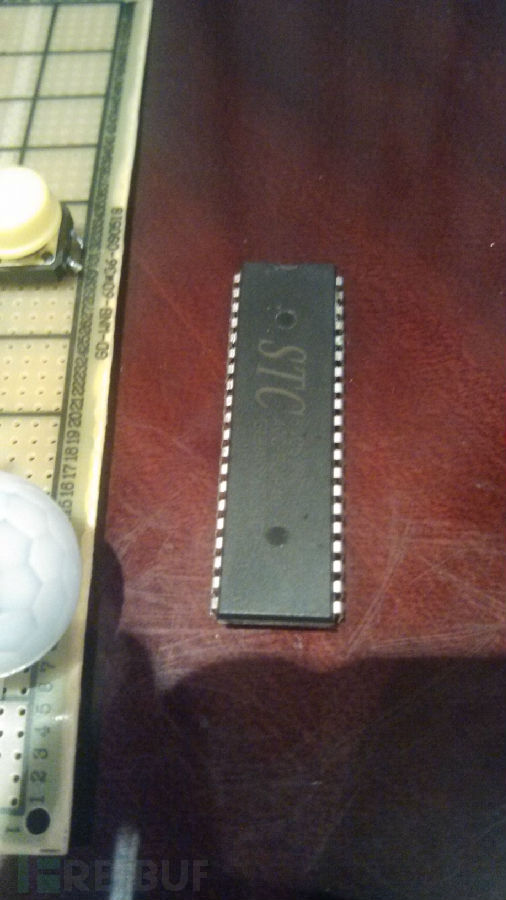

然后这就是STM89C52，注意方向哦，认真看图能发现上面是有个半圆弧的缺口的，他朝上。

然后基于目前的板子来设计电路图吧。

首先我们要知道89C52封装后的引脚和原理图中标的是不同的，所以看89C52的引脚图。

结合图看到我们人体红外传感器离P2.0这个IO口很近，于是决定把P2.0口作为输入口。

51单片机需要最小系统才能正确运行，所以我们是来了解一下，虽然板子上已经焊好了。

打开Proteus，开始设计原理图。

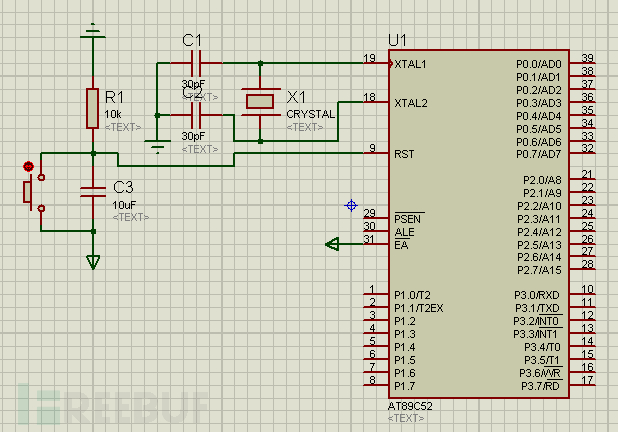

这就是最基本的电路了。XTAL1和XTAL2这一部分是时钟电路，RST接出去的就是复位电路。

复位电路很好理解，就是按一下就复位嘛，51单片机是高电平复位，所以平时应该要通过下拉电阻下拉，保证平时是低电平，那个10K的电阻一头接地一头接RST，所以他就是下拉电阻了。

可能没玩过51单片机的同学不清楚时钟电路是什么回事，时钟电路就是产生象时钟一样准确的振荡电路。震荡电路就相当于我们的心脏，他要按一定的频率跳动我们才能活。另外时钟电路就像是我们做广播体操一样，需要提供一个节拍，我们每个人跟着节拍做才能做整齐，而这个节拍就是单片机心脏跳动的频率。

我们平时玩Arduino时并不用关心振荡电路或者复位电路，因为板子上已经都设计好了，比如我的UNO就是16MHz的晶振，并且AVR单片机可以使用内部的晶振。而51单片机没有内部晶振，必须要使用外部晶振。

另外可以看到图上EA口接了高电平，EA为片外程序存储器选择输入端，低电平时，使用片外程序存储器；高电平时，使用片内程序存储器。当然我们就是使用片内程序存储器咯。

这样连接好单片机最基本的电路就完成了，烧上程序供电就能运行了。

在我们编程之前，先把电路设计完整。

这里我们加了2部分。

第一部分就是P2.0的输入，由于没有人体红外传感器的仿真模块，就用一个按钮来代替。我们的人体红外传感器使用的是HC-SR501，根据文档我们可以知道当感应到有人时，OUT引脚是置为高电平3.3V的。在51中，或者Arduino中，单片机系统使用5V作为高电平时，3.3V也是算作高电平的。

第二部分就是LED啦。电阻是作为限流用的，防止电流过大烧坏LED或者单片机，我这里使用了玩Arduino都陪的220欧电阻，当然可以小一点，也可以大一点，只不过太小了起不到限流的作用，太大了虽然对硬件没有损坏但是亮度就太小了。

第二部分 程序设计

直接上程序。

这样就是最简易的代码了，大家应该都有C语言基础就不用讲太细了。P1,P2都是“reg51.h”里面定义了的，直接拿来用就行了。sbit是位定义，我们定义了“in”为P2.0这个引脚。P1我们没有单独定义每个引脚，因为我们可以直接将所有P1的端口置0或者置1。延时函数大家都能理解嘛，执行空循环浪费时间就行了。而while(1){}就相当于Arduino的loop(){}。

这里我们只要判断，P2.0口如果是高电平，那么就把P1口设置为0，即低电平，延时1000毫秒，再将P1口设置为1，即高电平。当然，真正使用时延时1秒肯定不够，我最后设置的是60秒。

第三部分 仿真

Proteus有仿真功能，加载Keil C生成的HEX文件，然后点击左下角的运行仿真即可。

这样就开始仿真了，然后点击P2.0口的按钮。

按下按钮后对比发现LED亮了，并且延时约1秒后又熄灭了，说明程序正确执行了。

第四部分 动手开工

先来把程序烧录上。记得把延时程序改成60秒哦。

通过USB2TTL，RX,TX反接。

按通常的烧录方法就行了。

然后上电烙铁，对照原理图设计电路图。因为这个原理图很简单，直接在大脑里就能画出电路图。如果复杂了，还是先把电路图设计好再焊接。

我一直记得我有白光LED，但是找来找去都没有找到，翻了翻淘宝发现真的是我记错了，于是我就用2个红色LED和2个蓝色LED来代替了。

注意LED的导线，由于要安装在不同的位置所以导线也不一样长，这个要根据自身情况而定。

要说的就是我把面包版的电源模块拿来用了，又可以用电池又可以通过USB用移动电源。

然后开始部署，我是用透明胶固定导线。想到拆的时候会留胶，所以没粘很多，看起来不太美观。

正好我门口对面就有个平台可以放。然后需要调节下传感器的感知距离，我调到最低的，反正完全够用了。

第五部分 使用测试

好不容易等到了晚上，可以测试了。

先打开电源，单片机运行，感受到了我的人体红外，灯亮。于是我进房间，留下一条门缝，一分钟左右灯熄灭了，于是我拉开门，灯又一下亮了起来。程序是没问题，单片机能正确运行。蛋似！光线真的太弱了。虽然我们看得到，但是本来就弱的光线，还是红色和蓝色的，这氛围更加诡异了……

这是什么！瞬间有种进了鬼屋的感觉啊！吓死本宝宝了！

我觉得还是早睡早起好！

第六部分 总结

如果真的要做的话，还是卖个大功率白光LED吧，有条件的同学还可以继电器加电灯。

最后附上所有资料的下载。
