led灯制作

教程基础，线路简单。过程简易，会的跳过即可，给其他小白一条生路。

LED调光灯

教程开始简单，会慢慢变的复杂。

实验目的

1.认识发光二极管，点亮LED‍‍
‍‍2.导体‍‍
‍‍3.了解电阻的作用，电阻的串并联‍‍
‍‍4.了解自锁开关，电位器

实验材料

1.接线端子*2‍‍
‍‍2.LED发光二极管*1（红色，以后还会用到）‍‍
‍‍3.电阻*2‍‍
‍‍4.导线*1‍‍
‍‍5.开关*1‍‍
‍‍6.电位器*1‍‍
‍‍7.斜口钳*1（导线去包皮）‍‍
‍‍8.螺丝刀*1‍‍
‍‍9.七号电池*2‍‍
‍‍10.电池盒*1

费用总计：8元

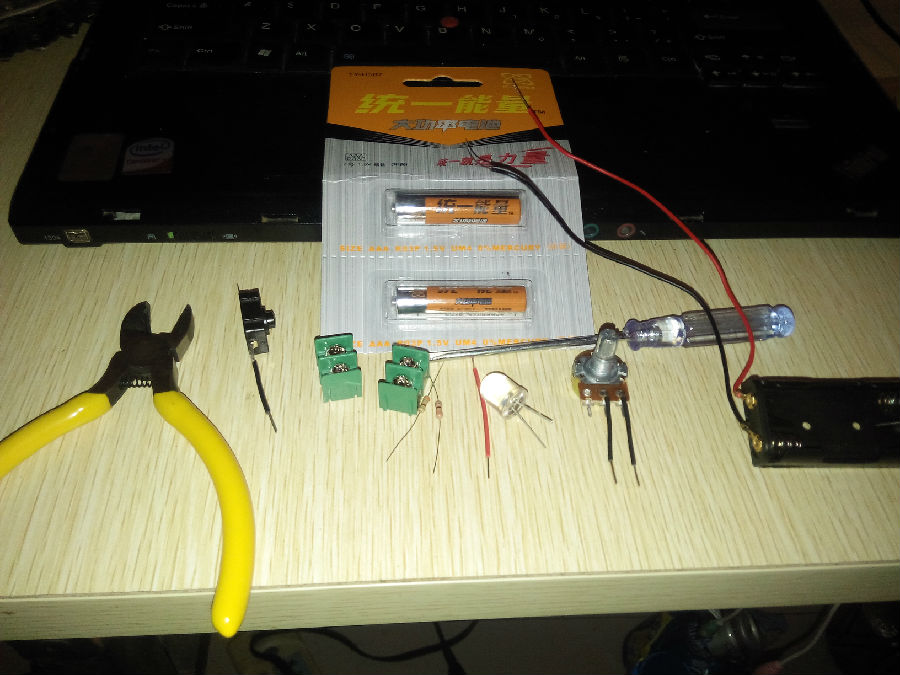

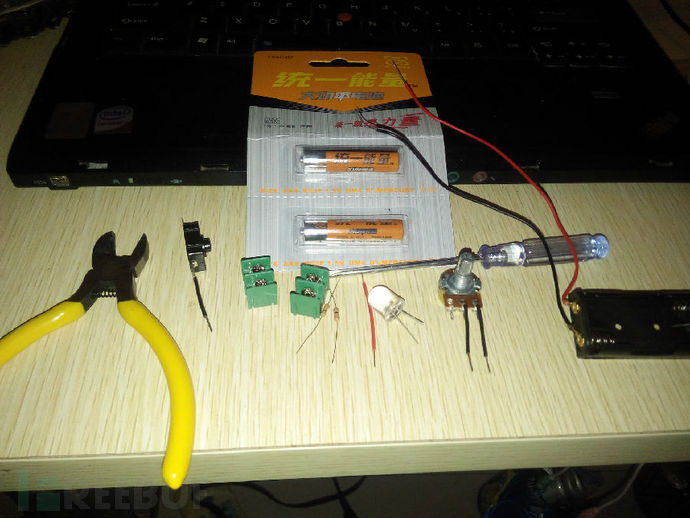

材料照片

操作步骤

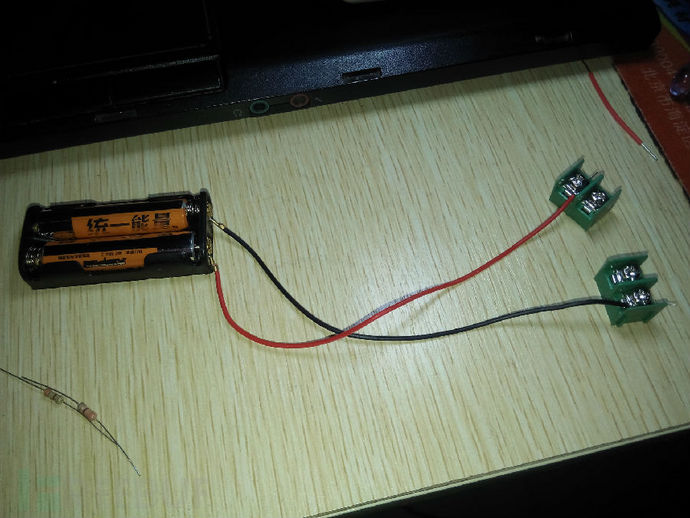

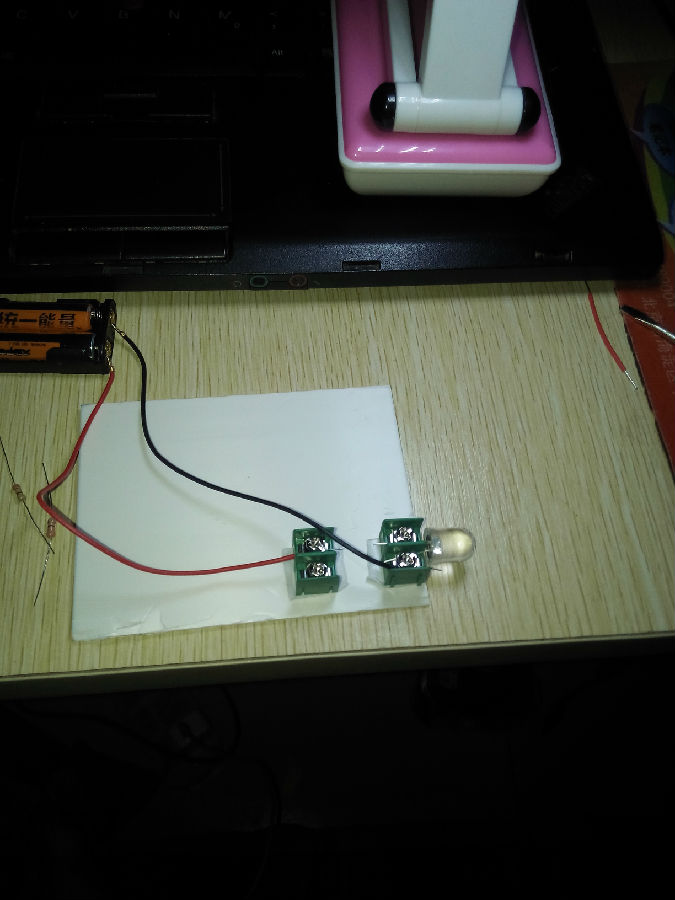

1.电池盒的正负极分别连接到两个接线端子上（黑线负，红线正）。

（我直接将电池放入到电池盒里面了，端子检测A（红）B（黑））

2.负极线（黑线）连接的接线端子B固定上LED发光二极管。

3.使用导线连接AB端子，LED发光二极管亮。

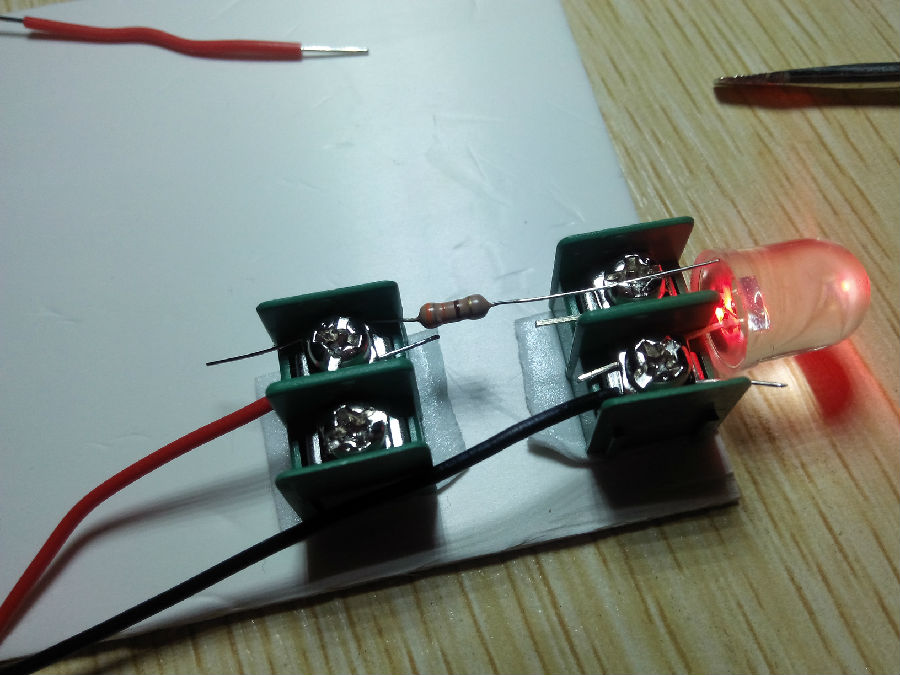

4.换成电阻，AB端子连接电阻，电流变小，LED发光灯变暗。

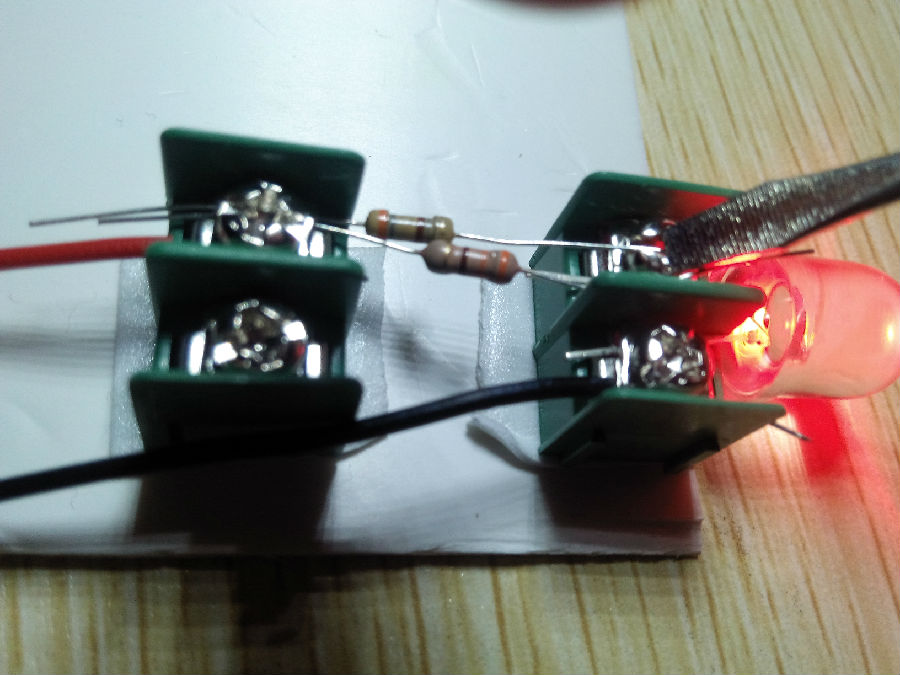

5.使用两个电阻，电阻并联，两个电阻并联比单个电阻的阻值变小，LED发光变强。

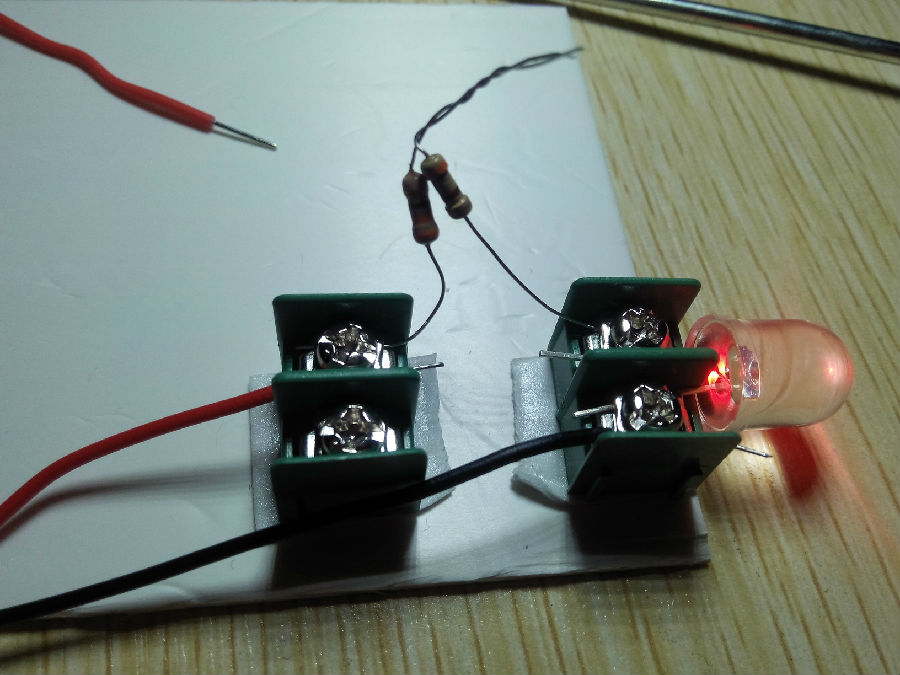

6.电阻的串联，两个电阻串联比单个电阻的电阻值变大，LED发光变暗。

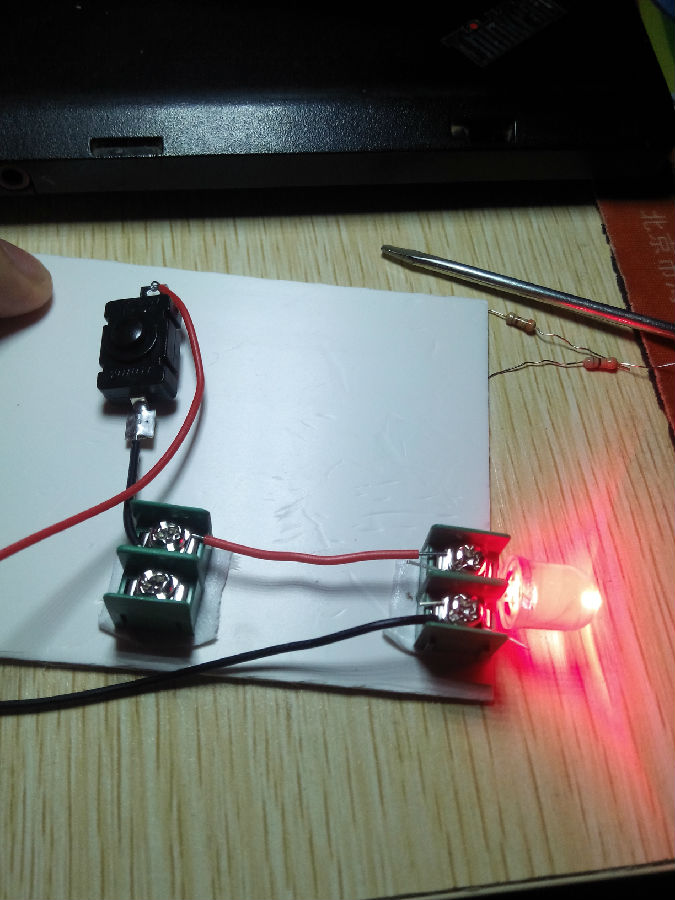

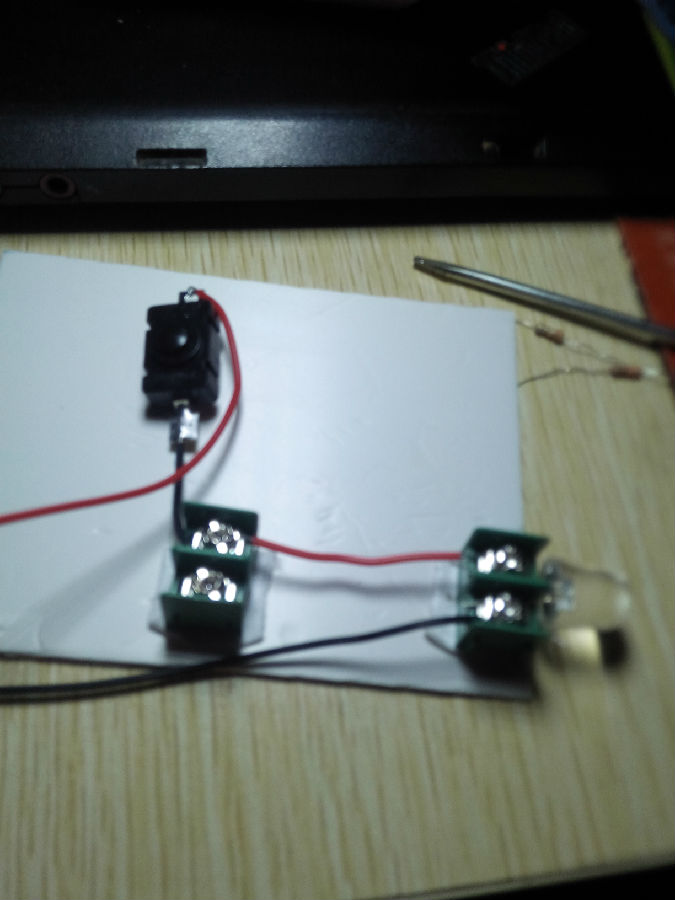

7.认识自锁开关，按一下导通，再按一下断开。

8.认识电位器，旋转电位器的旋钮，阻值将会连续变化，LED的亮度也随着变化。

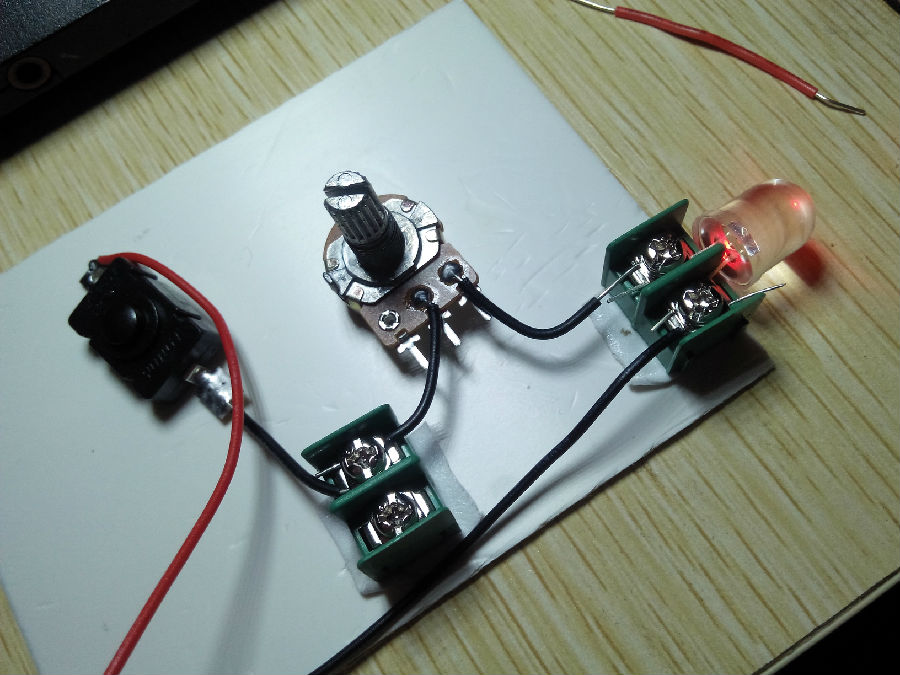

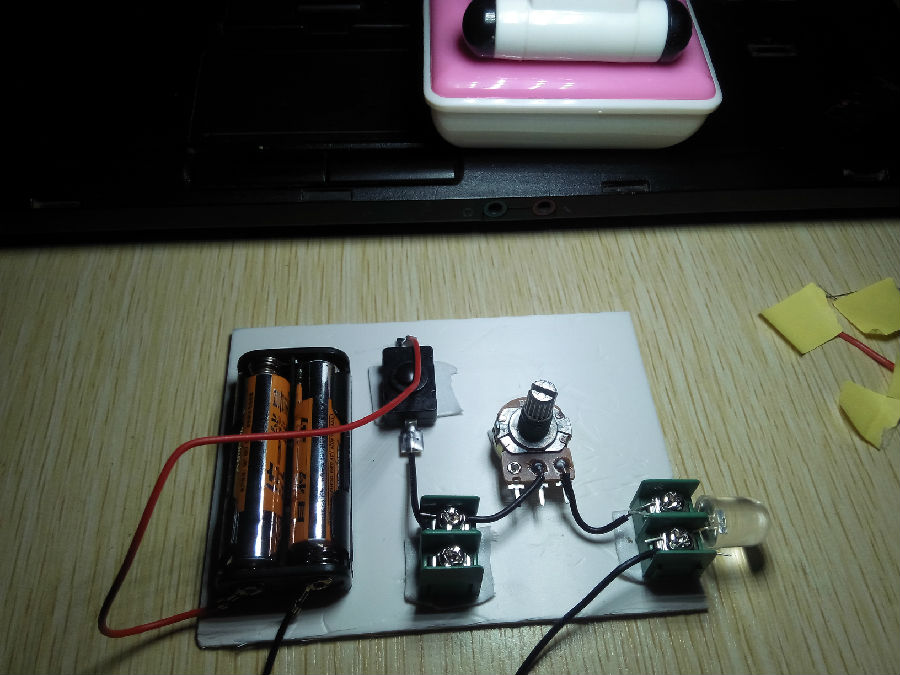

10.整体效果图。

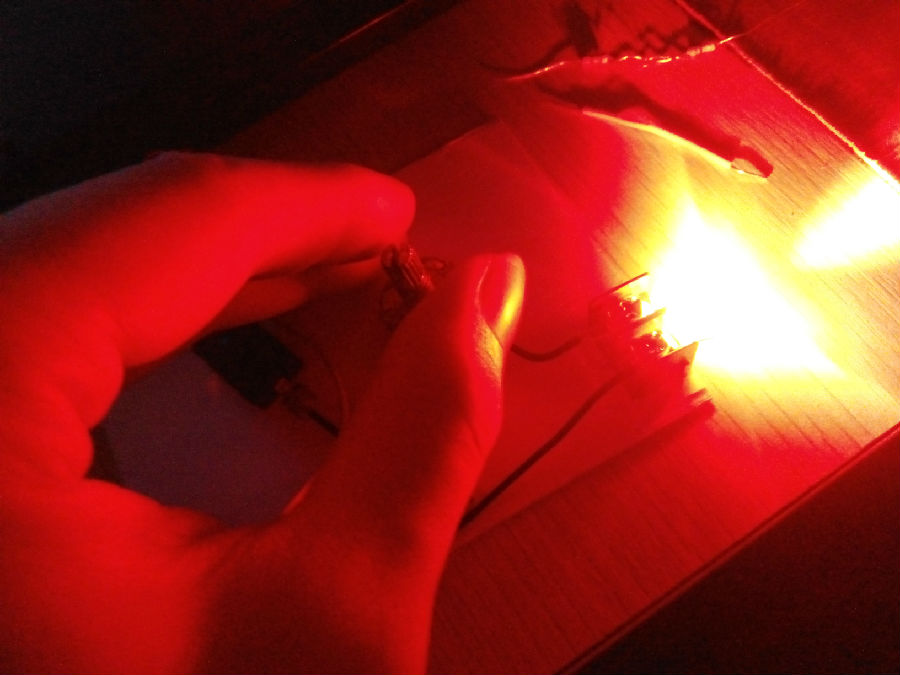

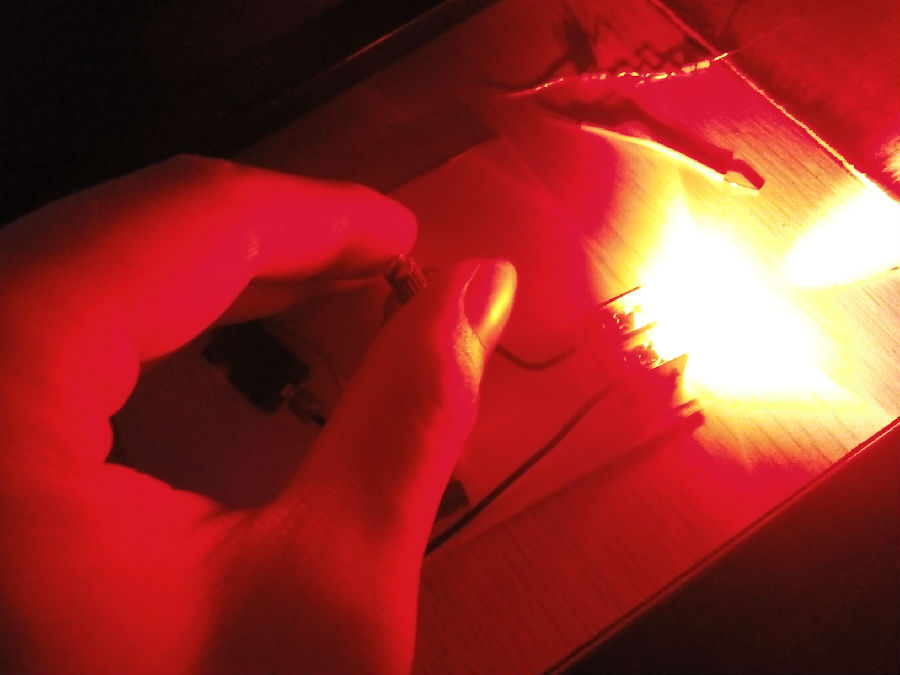

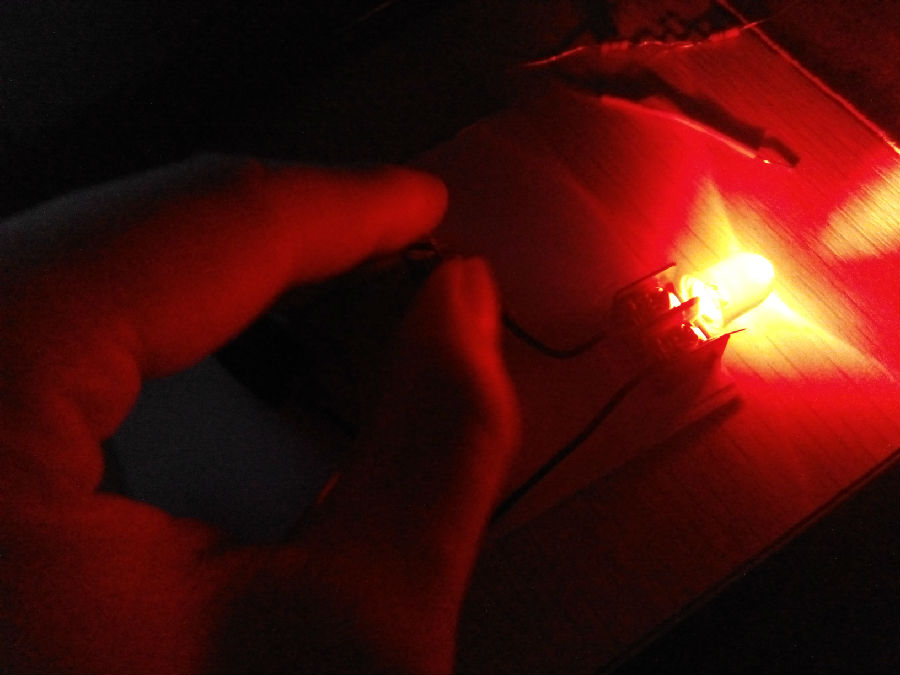

11.测试一下效果，控制电位器从弱到强（关灯下测试效果更不错）。

总结

1.了解串联，并联。

2.电阻的作用。
