极客君又来啦！今天为大家分享的是投影仪的DIY。对于多数人来说，一台投影仪动辄几千的价格着实让人心碎……那么今天这篇教程能让你省下一半的钱！当然，更重要的是能让你体验到动手做的乐趣，FreeBuf同样期待你的分享~

DIY材料：

木质盒子外壳、菲涅耳透镜（120mm fl 、185mm fl）、三合透镜（200mm fl）、聚光透镜、100W的大功率LED和驱动、液晶显示器以及控制器（1280*800 7”HD）、12V的排气扇适配器、排气扇、Cpu散热器。

具体步骤

Step 1

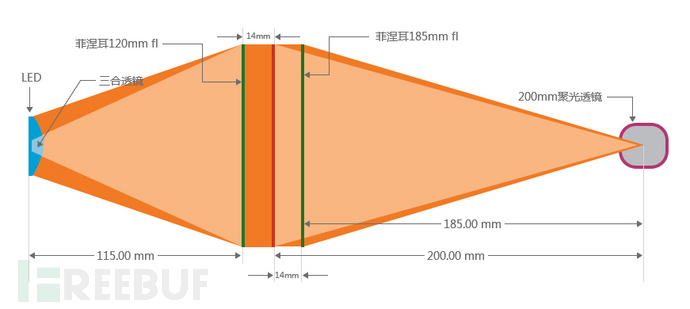

原理图

镜头详细参数介绍（可在ebay或淘宝上购买）：

100W LED及驱动：

芯片尺寸：24*40mil    色温：6000-6500K   光强：8000-9000lm

正向电流：3000Ma     驱动电压：30-36V   光源角度：160度

接口方案：10个串联、10个并联

菲涅耳透镜：

焦距：120mm fl   185mm fl  材质：聚甲基丙烯酰甲亚胺(PMMI)

绳槽槽距：0.3    尺寸：180mm X 130mm

三合透镜（投影透镜）：

固定焦距：200mm     外直径：90mm    透镜直径：75mm    对焦范围：45mm

材质：塑料及铝制      控制标准：直径+0 /-1%  焦距+/- 1.5%

聚光透镜：

外形尺寸：62X52       焦距：70mm

Step 2

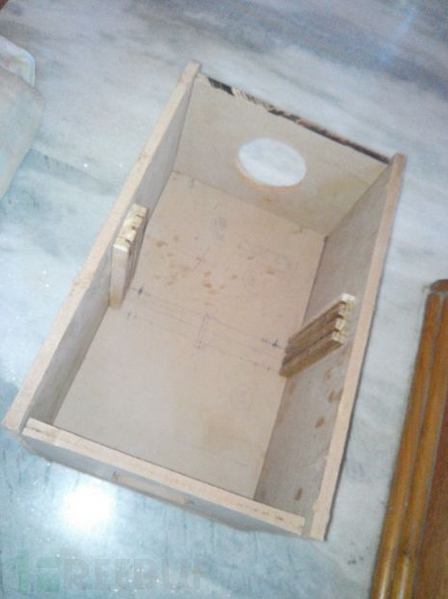

依据原理图进行投影仪镜头放置：

Step 3

装配完成：

效果展示：

观看完整视频
