极客君又来啦!今天为大家分享的是投影仪的DIY。对于多数人来说,一台投影仪动辄几千的价格着实让人心碎……那么今天这篇教程能让你省下一半的钱!当然,更重要的是能让你体验到动手做的乐趣,FreeBuf同样期待你的分享~
DIY材料:

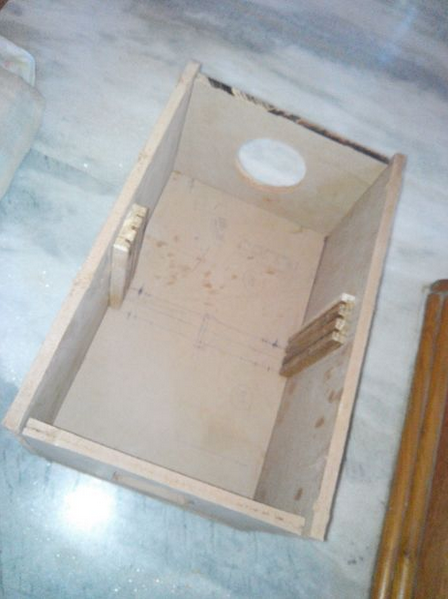

木质盒子外壳、菲涅耳透镜(120mm fl 、185mm fl)、三合透镜(200mm fl)、聚光透镜、100W的大功率LED和驱动、液晶显示器以及控制器(1280*800 7”HD)、12V的排气扇适配器、排气扇、Cpu散热器。
具体步骤
Step 1

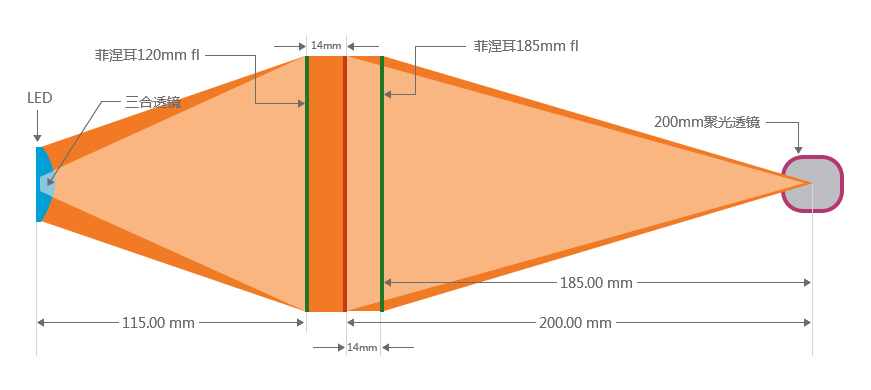

原理图

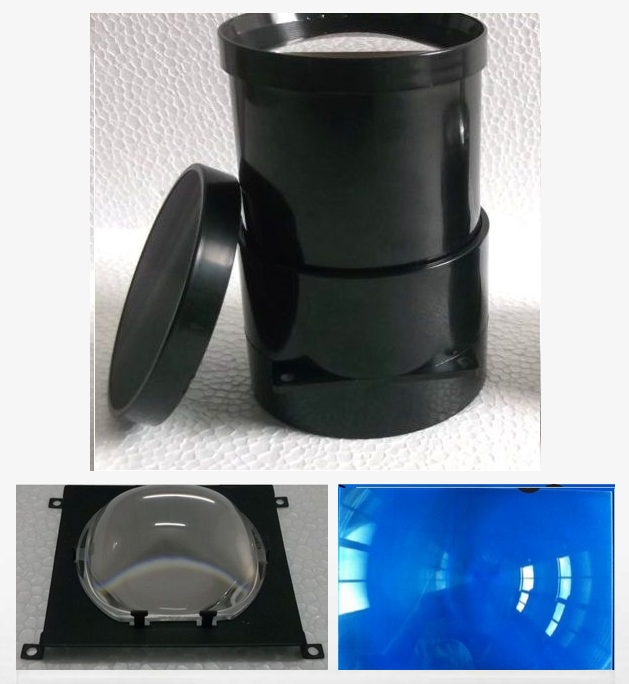

镜头详细参数介绍(可在ebay或淘宝上购买):

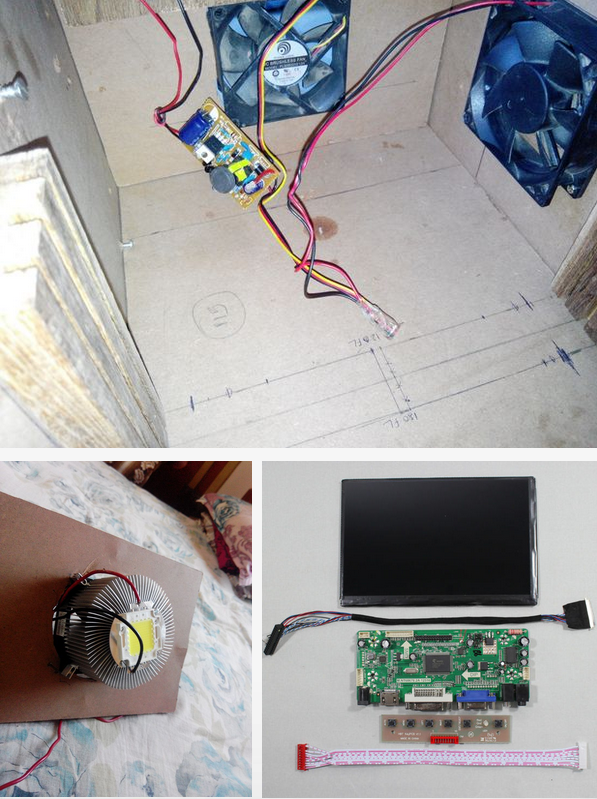

100W LED及驱动:
芯片尺寸:24*40mil 色温:6000-6500K 光强:8000-9000lm
正向电流:3000Ma 驱动电压:30-36V 光源角度:160度
接口方案:10个串联、10个并联
菲涅耳透镜:
焦距:120mm fl 185mm fl 材质:聚甲基丙烯酰甲亚胺(PMMI)
绳槽槽距:0.3 尺寸:180mm X 130mm
三合透镜(投影透镜):
固定焦距:200mm 外直径:90mm 透镜直径:75mm 对焦范围:45mm
材质:塑料及铝制 控制标准:直径+0 /-1% 焦距+/- 1.5%
聚光透镜:
外形尺寸:62X52 焦距:70mm
Step 2

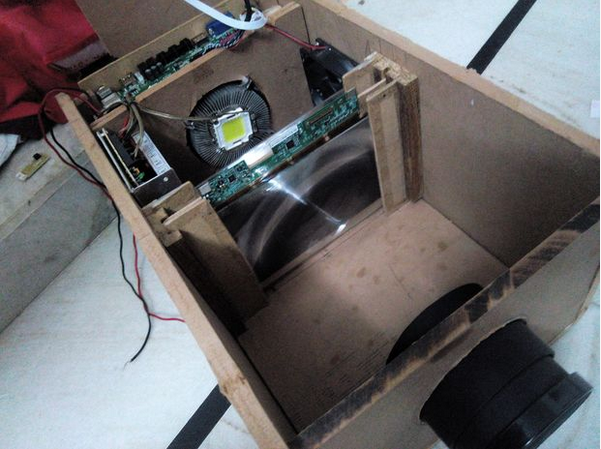

依据原理图进行投影仪镜头放置:
Step 3

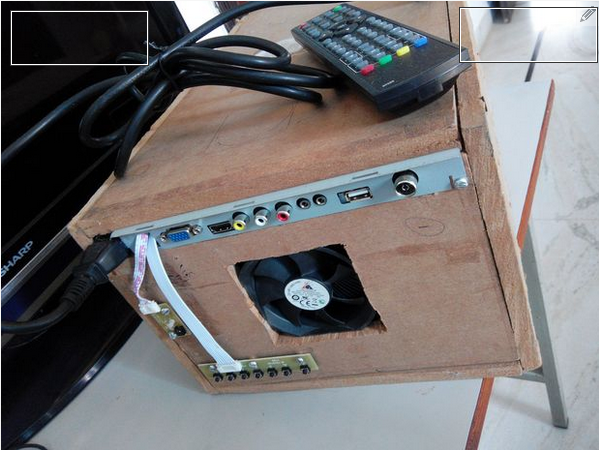

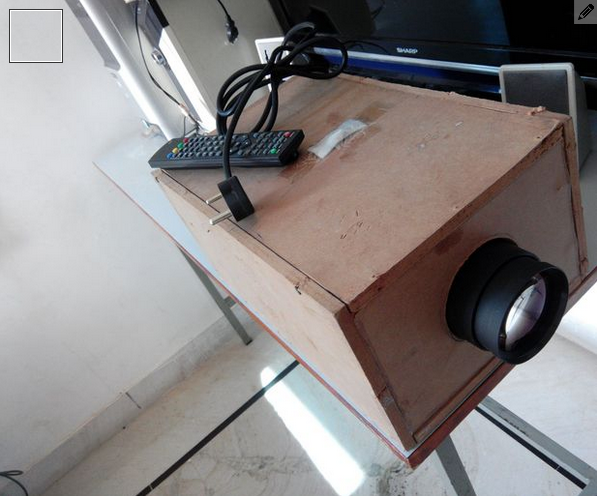

装配完成:
效果展示:
观看完整视频
[参考来源instructables,译/Change,转载请注明来自Freebuf黑客与极客(FreeBuf.COM)]
-
