相信今年参加GeekPwn活动的很多同学都获得了一枚GeekPwn的胸牌，为方便大家对胸牌进行一些调试和破解，这里分享一些关于这枚胸牌的一些信息 :）如发现文章之中有错误之处，欢迎大家斧正！

0×00 主芯片

主芯片：ESP8266 WIFI模块

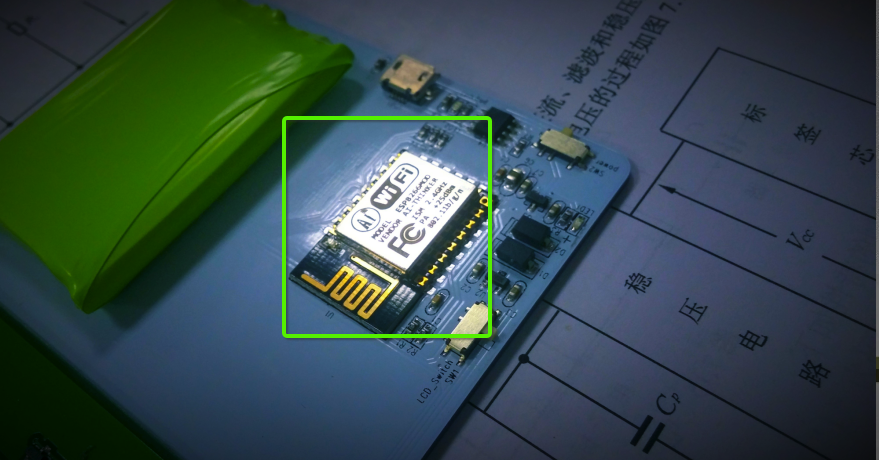

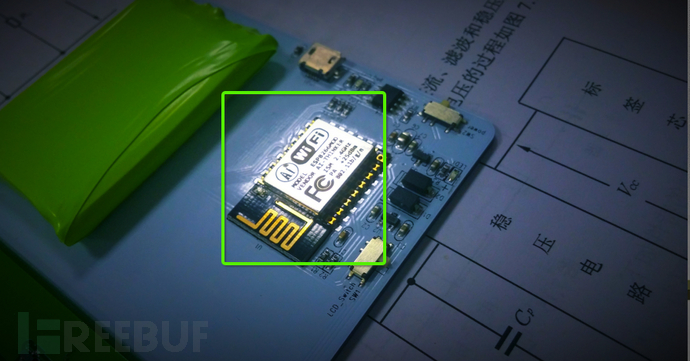

ESP8266模块也有很多版本，经过一段时间的整理发现安天实验室设计的GeeKPwn胸牌采用的是ESP-12E。如下图：

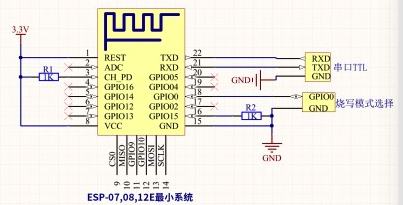

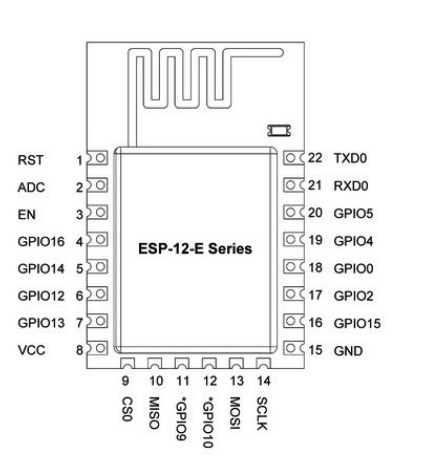

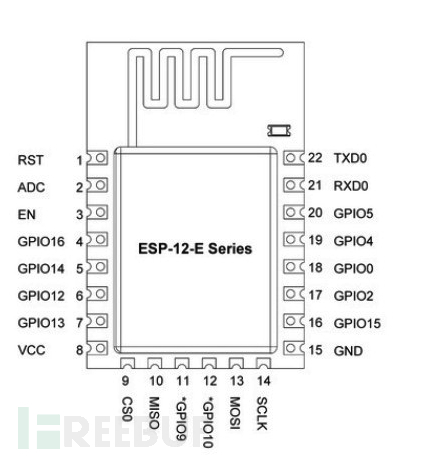

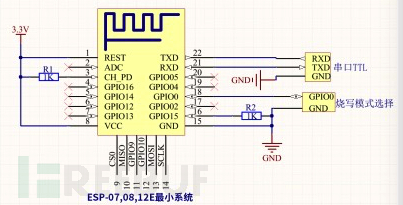

ESP8266-12E

ESP8266-12E是ESP8266-12的增强版，完善外围电路，增强阻抗匹配，在稳定性与抗干扰能力上有所提升，引脚在ESP-12的基础上新增六个IO口、SPI口引出；

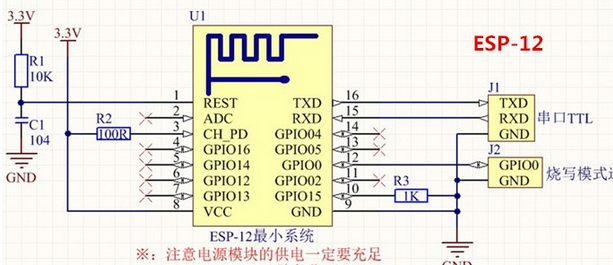

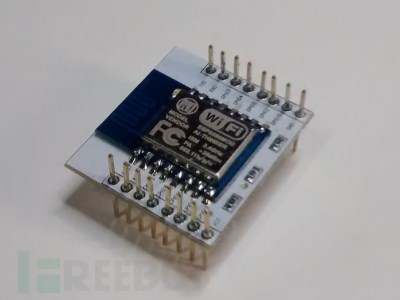

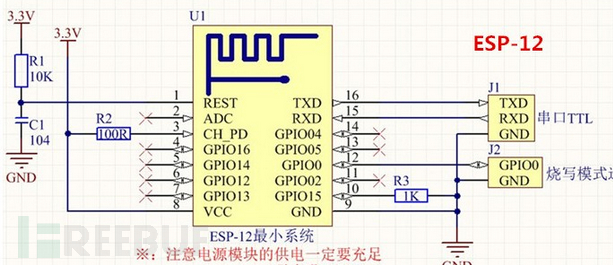

ESP8266-12

0×02 连接USB-TTL

仔细观察胸卡背面线路，发现胸卡的右中侧有六个小孔，显示屏背面的PCB板子上左右侧均有GND、TX、RX、5V的接口。

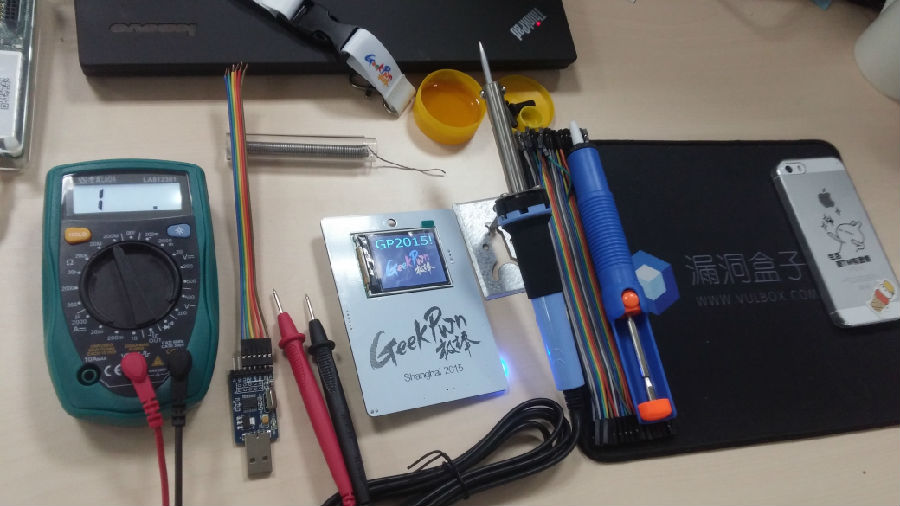

通过使用万用表对一些接口和ESP-12E的测量，最终得出胸卡右中侧的六个小孔才是连接USB TTL的正确接口。

J1-三角形  1-6
1---VCC （ESP8266-12E 8）
2---TXD 0（ESP8266-12E 22）
3---RXD 0（ESP8266-12E 21）
4---RST （ESP8266-12E 1）
5---GND（ESP8266-12E 15）
6---GPIO 0（ESP8266-12E 18）

2和USBTTL RXD相连
3和USBTTL TXD相连
5和USBTTL GND相连

另外一条应该是1或4 连接到USBTTL的VCC或者3.3V 目前还不确定正确地连接姿势

串口调试波特率设置为9600，

[17:34:34.413] OKOK
[17:34:37.016] Usa騏sarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsarUsa騏sa騏sarUsarUsa騏saUsa騏骍sa騏Usa騏Usart-GPU Usart-GPU V4.2 B0802
[17:34:37.533] SN:GPCB5E2702863D
[17:34:37.533] stdin:1: malformed number near '02863D'
[17:34:40.758] >
[17:34:41.532] UUUsa騏Usa騏Usa騏Usa騏Usa騏Usa騏UsaUUsa騏Usa騏Usa騏Usa騏UsaUUsa騏Usa騏Usa騏誙sart-GPU Usart-GPU V4.2 B0802
[17:34:41.938] SN:GPCB5E2702863D
[17:34:41.958] stdin:1: '=' expected near '
[17:34:42.045] >
[17:34:46.399]
[17:34:46.399]
[17:34:46.399] PIC(0,0,3);
[17:34:46.416]
[17:34:46.416] Usart-GPU Usart-GPU V4.2 B0802
[17:34:46.852] SN:GPCB5E2702863D
[17:34:46.870] stdin:1: '=' expected near '-'
[17:34:46.934] > OK
[17:34:49.067] 鮑UsaUsa騏sa騏sa騏sa騏sa騏sa騏U誙誙sa騏U照Usart-GPU Usart-GPU V4.2 B0802
[17:34:49.486] SN:GPCB5E2702863D
[17:34:49.486] stdin:1: '=' expected near ''
[17:34:49.580] >
[17:34:50.114] UsarUsa騏sa騏sa騏sa騏sa騏sa騏saUsa騏sa騏saUsarUsarUsartUsart鞺sart-Usart鞺sart-GUsart-Usart-Usart-GPU Usart-GPU V4.2 B0802
[17:34:50.333] SN:GPstdin:1: '=' expected near '
[17:34:50.386] > CB5E2702863D
[17:34:50.453] >>
[17:34:52.401]
[17:34:52.401]
[17:34:52.401] PIC(0,0,1);
[17:34:52.418]
[17:34:52.418]
[17:34:55.177] Usart-GPU Usart-GPU V4.2 B0802
[17:34:55.266] SN:GPCB5E2702863D
[17:34:55.277] stdin:2: '=' expected near 'Usart'
[17:34:55.367] >
[17:34:58.402]
[17:34:58.402]
[17:34:58.402] PIC(0,0,2);
[17:34:58.419]
[17:34:58.419]
[17:35:00.135] Usart-GPU Usart-GPU V4.2 B0802
[17:35:00.169] SN:GPCB5E2702863D
[17:35:00.188] stdin:1: '=' expected near '-'
[17:35:00.251] > OK
[17:35:04.410]
[17:35:04.410]
[17:35:04.410] PIC(0,0,3);
[17:35:04.421]
[17:35:04.421] OKOK
[17:35:09.831] ?)嶠諨岧諨H锑HTC

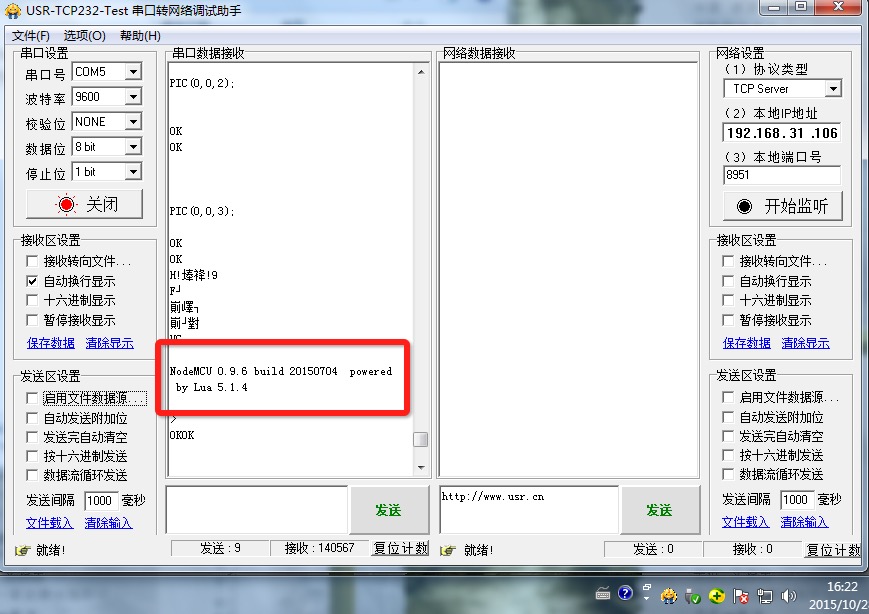

[17:35:10.448] NodeMCU 0.9.6 build 20150704  powered by Lua 5.1.4

在调试的过程中出现一些BUG：输入指令后模块未执行，一直返回ok状态,这里猜测可能是连线不完全正确，也有可能需要通过升级固件来解决。有机友可以解决这一问题可以使用下面的AT指令进行调试。

0X03调试指令

AT指令是串口通讯中常用的一种操作指令。GPS、短信猫等硬件也都是使用AT指令来调试。
重启

输入语句    AT+Reset
返回    done
说明    模块会重新启动，很多设置需要重启后生效

版本号

输入语句    AT+GMR
返回    版本号
说明    返回目前的版本号

ID号

输入语句    AT+ID
返回    返回模块的唯一识别ID
说明    用于识别身份
AP操作指令部分

模式设置

输入语句    AT+MODE?
返回    +MODE:<mode>
done
说明    用于查询目前的工作模式
1.Station(客户端模式)
2.AP（网络节点模式）
3.Station+AP（混合模式）

输入语句    AT+MODE=<mode>
返回    done
说明    配置模块工作模式
1.Station(客户端模式)
2.AP（网络节点模式）
3.Station+AP（混合模式）

<mode>取值范围为1-3
命令执行后必须重启模块方可生效

举例    AT+MODE=1

查询wifi热点

输入语句    AT+ShowAP
返回    <加密类型>，<SSID>,<信号强度>
说明    加密类型范围0-4
0 OPEN
1 WEP
2 WPA_PSK
3 WPA2_PSK
4 WPA_WPA2_PSK

加入一个wifi网络

输入语句    AT+JoinAP=<SSID>,<PASSWORD>
返回    done or ERROR
说明    加入一个wifi网络
举例    AT+JoinAP=“tp-xxssd”,“12345678”
登陆网络后必须要重启模块
输入语句    AT+JoinAP?
返回    你所在网络的SSID
说明    查看自己所在网络的SSID

退出网络

输入语句    AT+ExtAP
返回    done
说明    退出已登录的wifi网络

参考：百度文库 AT指令参考手册
